Descrizione e codici
Unità QR ABP — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 803.01.50 | Unità QR 180 ABP | 1 pz |
| 803.02.50 | Unità QR 280 ABP | 1 pz |
| 803.04.50 | Unità QR 400 ABP | 1 pz |
| 803.05.50 | Unità QR 550 ABP | 1 pz |
Documentazione tecnica
Scheda tecnica
Unità di ventilazione meccanica controllata (VMC) a doppio flusso con recupero di calore, di tipo residenziale e bidirezionale. La gamma comprende quattro modelli (180A, 280A, 400A, 550A) con azionamento dei ventilatori a velocità variabile, gestione tramite display con avviso visivo di manutenzione del filtro e classe energetica SEC A.
Descrizione
Unità di ventilazione a doppio flusso con recupero di calore progettata per il ricambio d'aria controllato negli edifici residenziali. Immette aria di rinnovo verso l'interno ed estrae contemporaneamente l'aria viziata, recuperando il calore dal flusso in espulsione tramite uno scambiatore ad alta efficienza.
La gamma è disponibile in quattro tagli di portata: Unità 180A (cod. 803.01.50), 280A, 400A e Unità 550A (cod. 803.05.50), per adattarsi a diverse volumetrie e fabbisogni di ricambio d'aria.
Caratteristiche
Unità bidirezionale residenziale con sistema a recupero di calore.

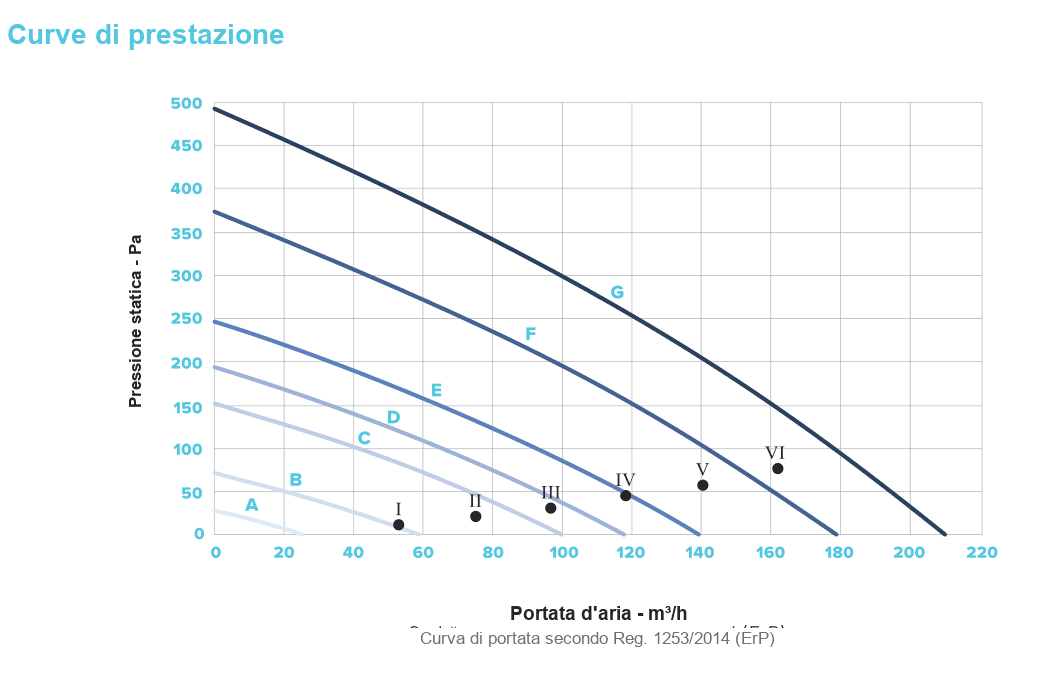

Azionamento dei ventilatori a velocità variabile con più curve di funzionamento selezionabili.
Efficienza termica dello scambiatore pari all'82%.
Etichetta energetica presente; classe SEC A (clima temperato).
Avviso visivo di intasamento del filtro direttamente sul display.
Grado di protezione IP X4 e marcatura CE.
Quattro connessioni aerauliche: ingresso aria dall'esterno (A), espulsione aria verso l'esterno (B), immissione aria verso l'interno (C) ed estrazione aria dall'interno (D), oltre agli scarichi condensa per il funzionamento invernale (E) ed estivo (F).
Caratteristiche tecniche
Portata massima a 100 Pa da 177 m³/h (mod. 180A) fino a 520 m³/h (mod. 550A).
Potenza elettrica alla portata massima da 105 W (180A) a 333 W (550A).
Livello di potenza sonora (LWA) da 50 dBA (180A) a 58 dBA (550A).
Alimentazione 220-240 V ~ 50/60 Hz.
Tipo di controllo: locale (fattore di controllo 0,65), centrale (0,85) o manuale senza DCV (1,00).
Prestazioni misurate secondo ISO 5801 a 230 V / 50 Hz, con densità dell'aria di 1,2 kg/m³; misurazioni eseguite presso laboratorio accreditato TUV Rheinland.
Campo di applicazione
Ventilazione meccanica controllata con recupero di calore per ambienti residenziali, per garantire il ricambio d'aria continuo mantenendo il comfort termico e riducendo le dispersioni.
Norme di riferimento
Curva di aspirazione conforme al Regolamento (UE) 1253/2014 (ErP). Prestazioni misurate secondo ISO 5801. Marcatura CE.
Installazione
L'unità dispone di quattro attacchi circolari per il collegamento ai condotti: ingresso aria esterna (A), espulsione verso l'esterno (B), mandata verso l'interno (C) ed estrazione dall'interno (D). Diametro connessioni Ø125 mm per il modello 180A; Ø148/Ø155 mm per il modello 550A.
Prevedere gli scarichi della condensa per il funzionamento invernale (E) ed estivo (F). Temperatura ambiente massima di esercizio +40°C.
Schemi e immagini
Dati tecnici
- Modelli / Codici
- Unità 180A (cod. 803.01.50) · 280A · 400A · Unità 550A (cod. 803.05.50)
- Tipo unità
- Residenziale - bidirezionale con recupero di calore
- Classe SEC
- A (clima temperato)
- Efficienza termica
- 82%
- Portata massima @ 100 Pa
- 177 m³/h (180A) - 520 m³/h (550A)
- Portata di riferimento
- 124 m³/h (180A) - 364 m³/h (550A)
- Potenza elettrica alla portata massima
- 105 W (180A) - 333 W (550A)
- Potenza assorbita specifica (SPI)
- 0,412 W/(m³/h)
- Livello sonoro (LWA)
- 50 dBA (180A) - 58 dBA (550A)
- Differenza di pressione di riferimento
- 50 Pa
- Alimentazione
- 220-240 V ~ 50/60 Hz
- Dimensioni mod. 180A (Lu x La x H)
- 904 x 650 x 269 mm (243 mm corpo)
- Dimensioni mod. 550A (Lu x La x H)
- 778 x 549 x 861 mm
- Diametro connessioni
- Ø125 mm (180A) · Ø148/Ø155 mm (550A)
- Peso
- 20 kg (180A) - 44 kg (550A)
- Temperatura ambiente massima
- +40 °C
- Grado di protezione
- IP X4
- Avviso filtro
- Avviso visivo del filtro sul display
- Marcatura
- CE
