Deumidificatore canalizzabile

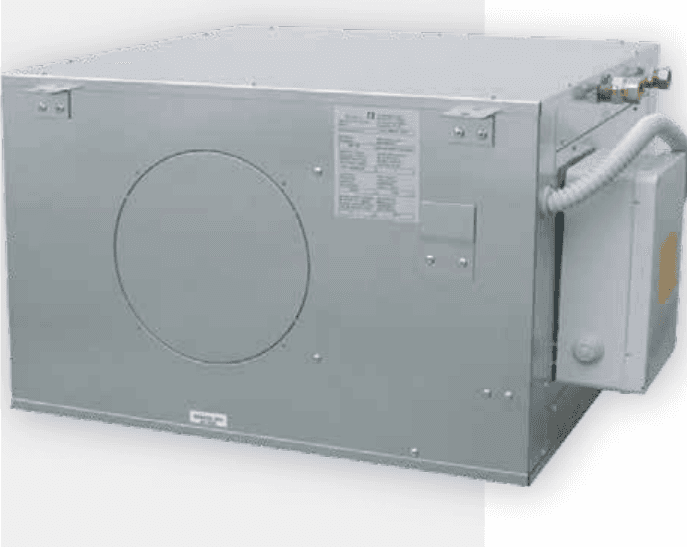

Modulo di deumidificazione canalizzabile orizzontale MD 200-400 per il controllo dell'umidità relativa negli impianti di raffrescamento radiante a pavimento, soffitto e parete, impiegati nel settore residenziale e terziario.

Struttura in lamiera d'acciaio zincato con vaschetta di raccolta condensa in acciaio inox. Compressore rotativo con refrigerante R134A (MD 200) o R410A (MD 400), montato su speciali supporti antivibranti in gomma; vano carcassa isolato acusticamente.

Batterie di pre-trattamento e post-trattamento con alimentazione dell'acqua separata, con la possibilità di garantire un apporto sensibile di energia. Quadro elettrico di alimentazione dotato di scheda di controllo e gestione.

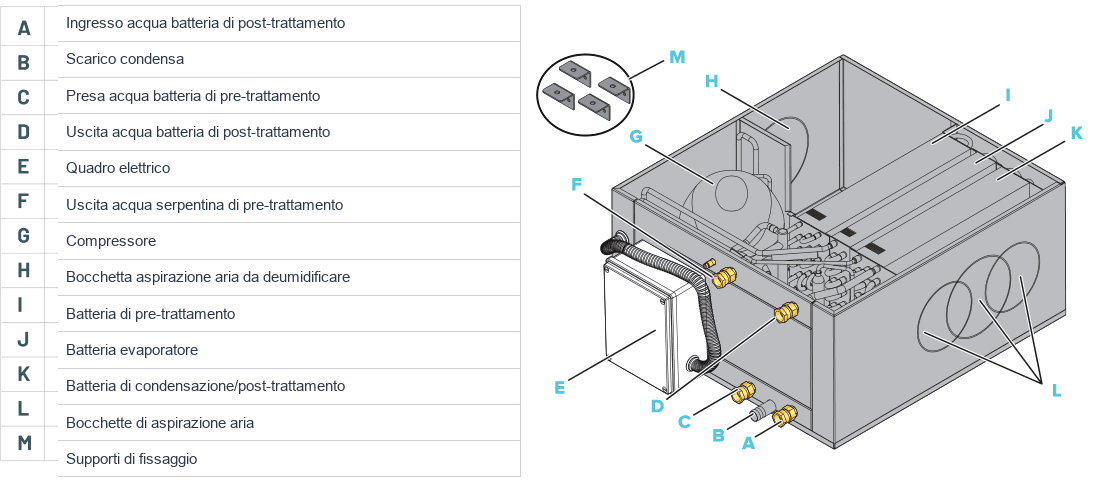

Legenda componenti: A - Ingresso acqua batteria di post-trattamento; B - Scarico condensa; C - Presa acqua batteria di pre-trattamento; D - Uscita acqua batteria di post-trattamento; E - Quadro elettrico; F - Uscita acqua dalla serpentina di pre-trattamento; G - Compressore; H - Bocchetta di aspirazione dell'aria da deumidificare; I - Batteria di pre-trattamento; J - Batteria evaporatore; K - Batteria di condensazione/post-trattamento; L - Bocchette di mandata dell'aria; M - Staffe di fissaggio.

L'installazione e la manutenzione devono essere eseguite esclusivamente da personale qualificato. Durante tutte le procedure di installazione assicurarsi che l'apparecchio non sia collegato alla rete elettrica. L'installazione deve essere effettuata solo all'interno degli edifici.

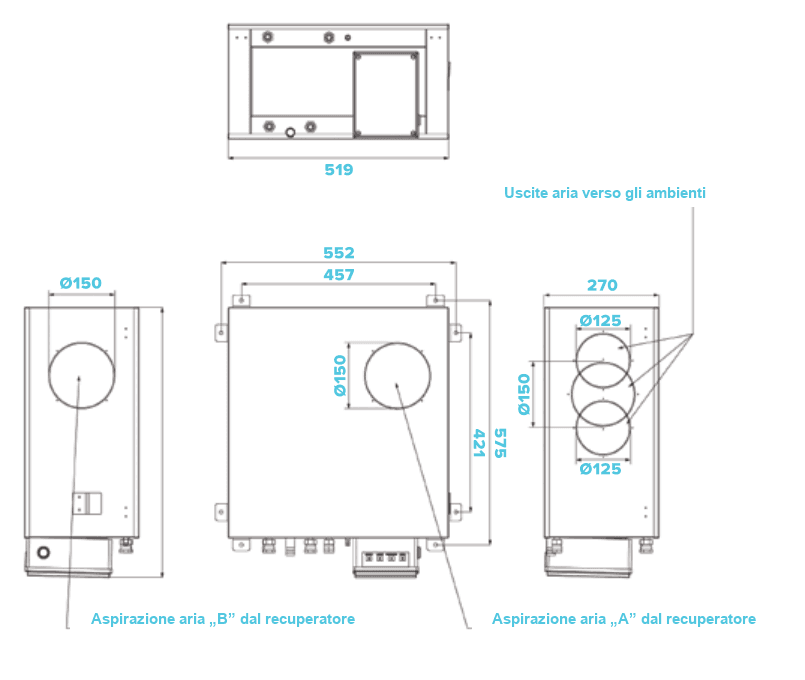

Prevedere una botola/portello di ispezione per l'accesso all'apparecchio. Rispettare gli spazi tecnici minimi indicati, con le staffe di fissaggio sul lato corretto: minimo 20 cm sui lati e in alto e minimo 60 cm sul lato di ispezione.

La connessione idraulica a un'unità frigorifera in grado di fornire acqua refrigerata è essenziale. In questo caso il deumidificatore potrà funzionare senza modificare la temperatura dell'aria trattata, con un significativo aumento del rendimento.

È necessario realizzare un sifone sulla linea di scarico, dimensionato per una portata di 1 l/h e con pendenza minima del 9%, per evitare l'aspirazione d'aria dal condotto di scarico. Lo scarico avviene tramite portagomma Ø 20 mm per la condensa e non deve essere diretto verso l'alto.

Dopo il riempimento dell'impianto con acqua, verificare attentamente la tenuta non solo delle connessioni ma anche del circuito idraulico della macchina, che potrebbe essersi danneggiato durante il trasporto o in cantiere durante l'installazione. Lo scarico condensa e i condotti di ingresso e uscita devono rispettare le normative e le leggi vigenti nel Paese di utilizzo. Utilizzare tubi di dimensioni adeguate in funzione delle portate desiderate.

ATTENZIONE: si raccomanda di prevedere valvole di intercettazione per isolare le linee alimentate con acqua refrigerata nelle fasi di non utilizzo del modulo di deumidificazione, per evitare un apporto indesiderato di calore sensibile.

Attacchi idraulici: A - Presa acqua di pre-trattamento (1/2" F) con regolatore di portata; B - Ingresso acqua di post-trattamento (1/2" F) con regolatore di portata; C - Uscita acqua di pre-trattamento (1/2" F) con valvola di intercettazione; D - Uscita acqua di post-trattamento (1/2" F) con valvola di intercettazione; E - Scarico su portagomma Ø 20 mm per la condensa.

Il deumidificatore deve essere collegato a una presa con messa a terra. L'impianto di alimentazione elettrica deve essere protetto contro sovraccarichi, cortocircuiti e contatti diretti e indiretti, in conformità alle leggi e ai regolamenti in vigore nel Paese di utilizzo. Gli interventi elettrici devono essere eseguiti da personale qualificato. La linea di alimentazione deve essere protetta da un interruttore.

Verificare che la tensione di alimentazione corrisponda ai dati nominali dell'unità (tensione, numero di fasi, frequenza) riportati nel manuale e sulla targhetta dell'apparecchio. Il collegamento di alimentazione si effettua con un cavo bipolare più terra; la tensione di alimentazione non deve subire variazioni superiori a ±5%. Il funzionamento deve avvenire entro i valori sopra indicati: in caso contrario la garanzia sarà immediatamente annullata e sussistono rischi elettrici per le persone e per il prodotto.

Collegare i 3 morsetti con un cavo da 3 x 1,5 mm²: fase (F), neutro (N) e terra. Collegamenti da realizzare: alimentazione elettrica 230 V - 50 Hz con cavo 3 x 1,5 mm²; consenso di deumidificazione ai morsetti COM-C2 con cavo 2 x 1,5 mm²; uscita allarme ai morsetti ALARM con cavo 2 x 1,5 mm². La scheda dispone di relè compressore 16 A, relè allarme 5 A e fusibile 8 A, con ingressi per pressostato di alta pressione, sonda acqua (grigia) e sonda evaporatore (nera) e spie Power, Compr, Alarm1 e Alarm2.

È importante assicurarsi che le unità funzionino entro i limiti stabiliti. Al di fuori di tali limiti il funzionamento normale non è garantito, così come l'affidabilità e l'integrità delle unità (per applicazioni particolari contattare l'ufficio tecnico Sistema).

La temperatura massima dell'acqua ammessa per il funzionamento estivo è di 18°C. Oltre i 30°C il compressore non funziona più. Con temperature dell'acqua superiori a 55°C l'apparecchio può danneggiarsi. Il campo di lavoro in deumidificazione copre indicativamente temperature dell'aria in ingresso da 15 a 30°C con umidità relativa fino a circa 95%.

Il manuale riporta le curve di prestazione estiva in deumidificazione (MD 200 e MD 400), le prestazioni estive in integrazione, le prestazioni invernali (MD 200 e MD 400) e le perdite di carico nei circuiti idraulico e aeraulico per entrambe le taglie, espresse in funzione della portata d'acqua e d'aria.
