Descrizione e codici

Quadro automazione deumidificazione — specifiche e riferimenti di ordinazione.

Codice Descrizione Imballo
818.10.00 Quadro automazione deumidificazione 1 pz



Documentazione tecnica

Scheda tecnica

Quadro di comando per la deumidificazione (COD 818.10.00), a marchio Sistema. È un quadro elettrico precablato che gestisce automaticamente il deumidificatore, il relativo ventilatore, la pompa di ricircolo e la commutazione stagionale tramite un controllore di umidità integrato.

Descrizione

Quadro di comando per la deumidificazione, alimentato a 220V, dotato di controllore di umidità con ingressi e uscite dedicati (INPUT: GND, IN, Vcc; OUTPUT: N, L, NC, COM, NO). Il quadro coordina il funzionamento del deumidificatore, del ventilatore associato e della pompa di ricircolo, gestendo inoltre la commutazione tra la stagione invernale ed estiva.

La struttura interna comprende relè a 220V, fusibili a 400V, morsetti componibili, interruttori e i pulsanti di comando frontali, tutti collegati mediante cavo MYYF da 1,5 mm².

Comandi (pulsanti)

Pulsante 1 - Reset del deumidificatore.

Pulsante 2 - posizione 1: commutazione di stagione automatica (da comando esterno); posizione 2: commutazione di stagione manuale (attiva il pulsante 3).

Pulsante 3 - posizione I: modalità inverno; posizione O: modalità estate.

Pulsante 4 - Comando manuale della pompa di ricircolo (I - spento, O - acceso).

Spie luminose

Spia rossa: allarme deumidificatore.

Spia gialla: funzionamento in regime invernale (deumidificatore spento).

Spia verde: presenza tensione nel quadro.

Collegamenti (morsettiera)

Morsetti 1-2-3: Deumidificatore L/N/Pe.

Morsetti 4-5-6: C2 Deumidificatore / COM Deumidificatore.

Morsetti 7-8: Ventilatore L/N deumidificatore.

Morsetti 9-10: Allarme deumidificatore.

Morsetti 11-12-13: Pompa di ricircolo L/N/Pe.

Morsetti 14-15-16: Ingresso stagione (contatto chiuso = inverno).

Morsetti 17-18: Sensore di umidità.

Alimentazione: 220V.

Legenda componenti

Morsetto componibile.

Relè 220V.

Fusibile 400V.

Interruttore.

Interruttore a ritorno (pulsante a ritorno).

Interruttore a due vie (deviatore).

Cablaggio: cavo MYYF 1,5 mm².

01

Schemi e immagini

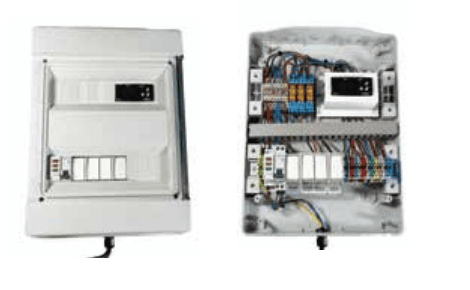

Quadro di comando per deumidificazione Sistema Italia, vista frontale a sportello chiuso e vista interna con componentistica cablata
Quadro di comando per deumidificazione (cod. 818.10.00): vista esterna e interna.

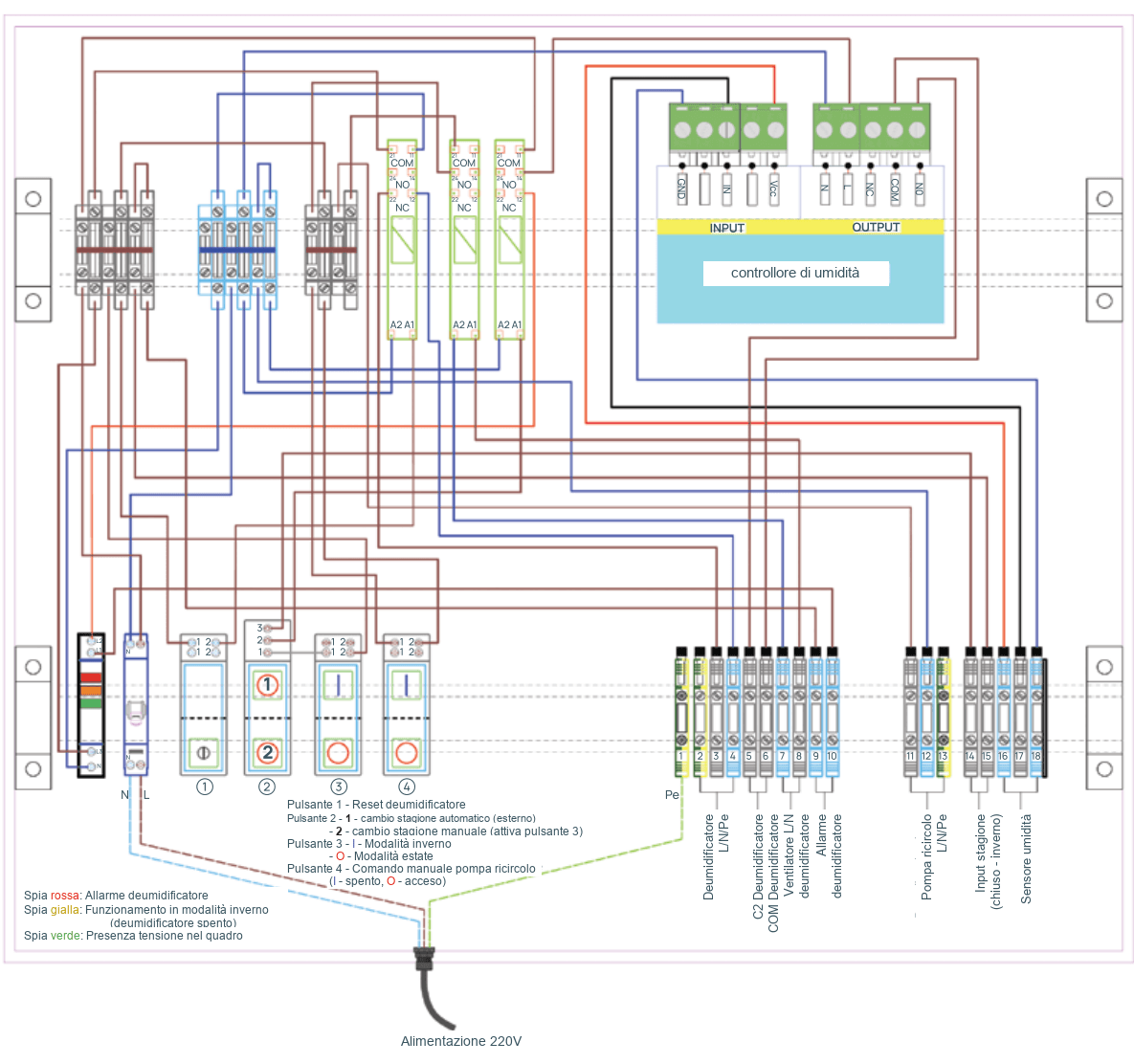

Schema elettrico di cablaggio del quadro di comando deumidificatore con controllore di umidita, morsettiere numerate, pulsanti e legenda spie
Schema di cablaggio: controllore di umidita, morsettiere di uscita (deumidificatore, ventilatore, allarme, pompa di ricircolo, sensore umidita), funzioni dei pulsanti e spie di segnalazione.

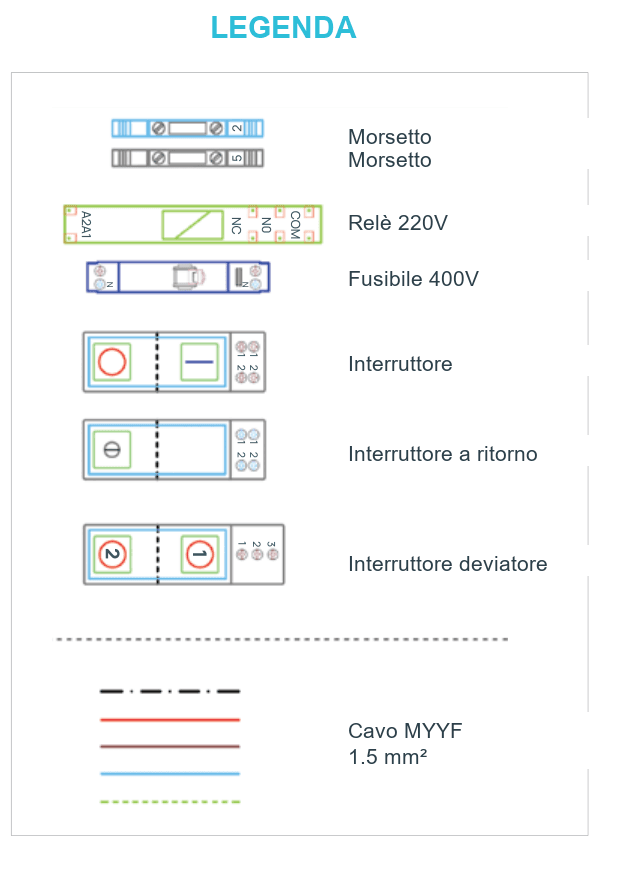

Legenda dei simboli dello schema: morsetto, rele 220V, fusibile 400V, interruttore, interruttore a ritorno, interruttore deviatore, cavo MYYF
Legenda dei componenti e dei simboli utilizzati nello schema elettrico.
03

Dati tecnici

Codice
818.10.00
Alimentazione
220V
Controllore
Controllore di umidità integrato (INPUT: GND/IN/Vcc - OUTPUT: N/L/NC/COM/NO)
Relè
220V
Fusibile
400V
Cablaggio interno
Cavo MYYF 1,5 mm²
Uscite gestite
Deumidificatore, ventilatore, pompa di ricircolo, allarme
Ingressi
Sensore di umidità, ingresso stagione (contatto chiuso = inverno)
