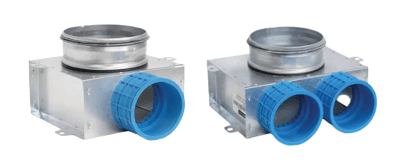

Plenum corto
Plenum corto per i sistemi di immissione ed estrazione dell’aria in spazi residenziali.
Collega la tubazione di ventilazione alla griglia.
Realizzato in acciaio zincato, con raccordi in materiale plastico flessibile.
Descrizione e codici
Plenum corto — specifiche e riferimenti di ordinazione.
| 817.10.91 | Plenum corto 1×90 DN125 | 1 pz |
| 312.09.07 | Plenum corto 2×90 DN125 | 1 pz |
Documentazione tecnica
Scheda tecnica
Il plenum corto è un raccordo in acciaio zincato utilizzato negli impianti di ventilazione residenziali per collegare il condotto di ventilazione alla griglia di mandata o ripresa dell'aria.
Caratteristiche
Plenum corto per i sistemi di mandata ed evacuazione dell'aria in ambienti residenziali.
Collega il condotto di ventilazione alla griglia.
Realizzato in acciaio zincato, con raccordi in materiale plastico flessibile.
Caratteristiche tecniche
Versione 1x90/DN125 (cod. 817.10.91): A 170 mm, B 160 mm, H 102 mm, D 125 mm.
Versione 2x90/DN125 (cod. 817.11.91): A 240 mm, B 160 mm, H 102 mm, D 125 mm.
Schemi e immagini
Dati tecnici
- Codice
- 817.10.91 (1x90/DN125), 817.11.91 (2x90/DN125)
- Materiale
- Acciaio zincato con raccordi in plastica flessibile
- Dimensioni 1x90/DN125
- A 170 mm, B 160 mm, H 102 mm, D 125 mm
- Dimensioni 2x90/DN125
- A 240 mm, B 160 mm, H 102 mm, D 125 mm
