Plenum doppio di soffitto
Il plenum doppio a soffitto è un componente di base del sistema di ventilazione con recupero di calore, utilizzato come supporto per il collegamento dei diffusori oppure delle griglie, con o senza prolunga.
- Collega la tubazione di ventilazione da 77 mm alla griglia
Dimensioni di connessione: 1/2×77 e Φ125 mm
I condotti sono fissati con i serraggi (inclusi nella confezione)
Il plenum può essere dotato di uno oppure due raccordi
Il set include un coperchio supplementare per la chiusura di un foro non utilizzato
Materiale: ABS con aggiunta di particelle di ioni d’argento
Descrizione e codici
Plenum doppio di soffitto — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 807.16.91 | Plenum doppio di soffitto modulare | 1 pz |
Documentazione tecnica
Scheda tecnica

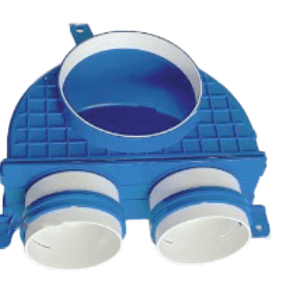

Il plenum doppio da soffitto modulare è un componente di base dei sistemi di ventilazione meccanica controllata con recupero di calore, utilizzato come supporto per il collegamento di diffusori o griglie di ventilazione.
Caratteristiche
Il plenum doppio da soffitto è un componente di base del sistema di ventilazione con recupero di calore, utilizzato come supporto per il collegamento di diffusori o griglie, con o senza prolunga/estensione.
Collega il condotto di ventilazione da 77 mm alla griglia.
Dimensioni di raccordo: 1/2 x 77 e 125 mm.
I condotti sono fissati tramite appositi fermi a scatto (inclusi nella confezione).
Il plenum può essere dotato di uno o due raccordi.
Il set include un tappo aggiuntivo per la chiusura di un foro non utilizzato.
Materiale: ABS con aggiunta di particelle di ioni d'argento.
Schemi e immagini

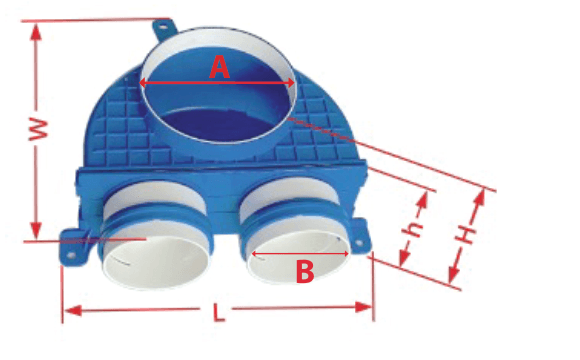

Dati tecnici
- Codice
- 807.16.91
- Larghezza W
- 231 mm
- Lunghezza L
- 270 mm
- Altezza h
- 92 mm
- Altezza H
- 113 mm
- Peso M
- 0,43 kg
- Dimensione raccordo A
- 125 mm
- Dimensione raccordo B
- 77 mm
- Materiale
- ABS con particelle di ioni d'argento
