Unità di ventilazione Premium V
Gli impianti di ventilazione con recupero di calore si diffondono e coprono tutti i settori dell’edilizia. Trovano ampie applicazioni in abitazioni, uffici e spazi industriali.
L’unità Premium può essere installata in uno spazio non riscaldato, dove in inverno la temperatura può scendere fino a -15°C.
Descrizione e codici
Unità di ventilazione Premium V — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 803.27.83 | Unità premium 300v + | 1 pz |
| 803.28.83 | Unità premium 300v ++ | 1 pz |
| 803.29.83 | Unità premium 400v + | 1 pz |
| 803.30.83 | Unità premium 400v ++ | 1 pz |
| 803.31.83 | Unità premium 500v + | 1 pz |
| 803.32.83 | Unità premium 500v ++ | 1 pz |
| 803.33.83 | Unità premium 550v + | 1 pz |
| 803.34.83 | Unità premium 550v ++ | 1 pz |
Documentazione tecnica
Scheda tecnica
Unità di ventilazione meccanica controllata Premium con recuperatore di calore ad alta efficienza, disponibile nelle versioni verticali (300v+, 300v++) e orizzontali (300h+, 300h++). Garantisce un ricambio d'aria bidirezionale con recupero termico fino al 95% e appartiene alla classe energetica A.
Descrizione
L'Unità Premium è un'unità di ventilazione bidirezionale con recupero di calore, progettata per il ricambio controllato dell'aria negli ambienti residenziali. È disponibile in configurazione verticale (300v+, 300v++) e orizzontale (300h+, 300h++).
Il sistema garantisce un consumo specifico di energia moderato (classe CSE A) e consente risparmi annui significativi sul riscaldamento.
Caratteristiche
Tipo dichiarato: unità bidirezionale.
Sistema di recupero del calore di tipo diaframmatico (a piastre).
Regolazione continua della velocità del ventilatore.
Efficienza massima di recupero del calore fino al 95%.
Meccanismo visivo di avviso per la sostituzione del filtro tramite pannello di controllo.
Campo di applicazione
Ventilazione meccanica controllata con recupero di calore per abitazioni e ambienti residenziali che richiedono un ricambio d'aria costante e un elevato risparmio energetico.
Norme di riferimento
Le prove di efficienza del recupero di calore sono state eseguite in conformità alla norma PN-EN-13141-7, nelle seguenti condizioni: aria interna T=20 °C, UR=38%; aria esterna T=7 °C, UR=20%.
Installazione

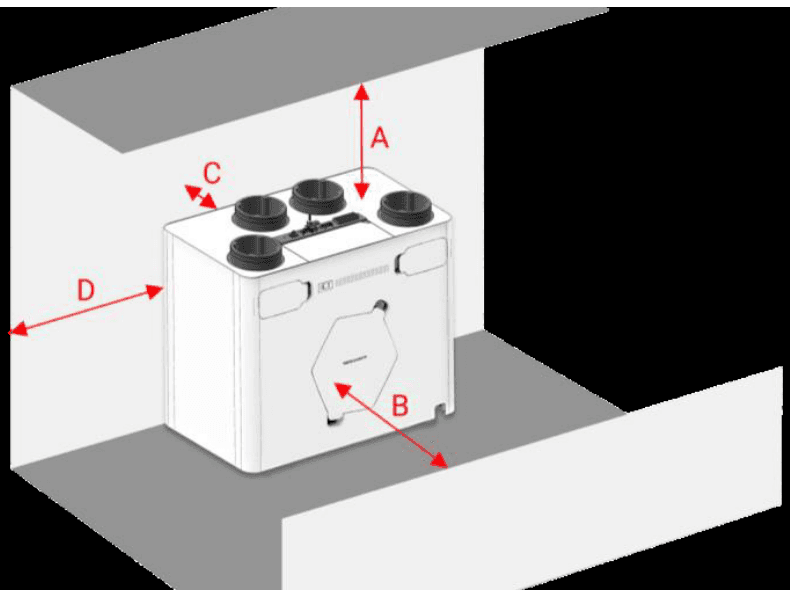

Spazi minimi necessari per l'installazione e la manutenzione: A - 500 mm per l'accesso al sistema di controllo; B - 700 mm per la sostituzione dei filtri, l'estrazione dello scambiatore di calore e la sostituzione dei ventilatori; C - 20 mm per il raffreddamento adeguato del sistema di controllo; D - 400 mm per la manutenzione della porta di collegamento.

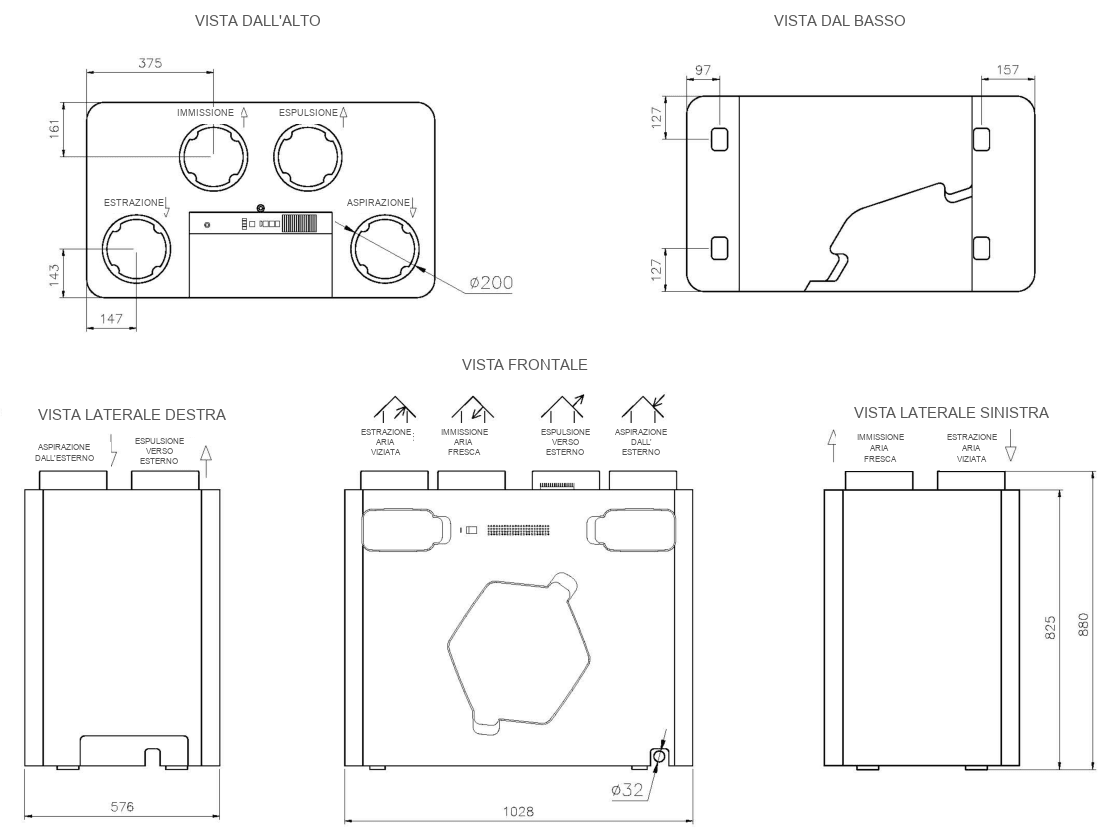

Schemi e immagini
Dati tecnici
- Codice (300v+)
- 803.27.83
- Codice (300v++)
- 803.28.83
- Codice (300h+)
- 803.07.83
- Codice (300h++)
- 803.08.83
- Consumo specifico di energia (CSE)
- -39,7 kWh/(m²/anno) (300v); -39,0 kWh/(m²/anno) (300h)
- Classe CSE
- A
- Tipo dichiarato
- Bidirezionale
- Tipo di recupero di calore
- Diaframmatico (a piastre)
- Efficienza massima di recupero del calore
- 95%
- Portata massima
- 300 m³/h
- Consumo di energia del ventilatore
- 87 W (300v); 97 W (300h)
- Livello di potenza sonora della carcassa
- 47 dB(A) (300v); 45 dB(A) (300h)
- Livello di potenza sonora nel condotto di mandata
- 50 dB(A) (300v); 45 dB(A) (300h)
- Portata di riferimento
- 0,06 m³/s
- Differenza di pressione di riferimento
- 50 Pa
- Consumo di energia dell'unità
- 0,21 W/(m³/h) (300v); 0,22 W/(m³/h) (300h)
- Consumo annuo di energia elettrica
- 282 kWh/anno (300v); 294 kWh/anno (300h)
- Risparmio annuo sul riscaldamento
- 4610 kWh/anno (300v); 4568 kWh/anno (300h)
- Peso
- 44 kg (300v); 48 kg (300h)
