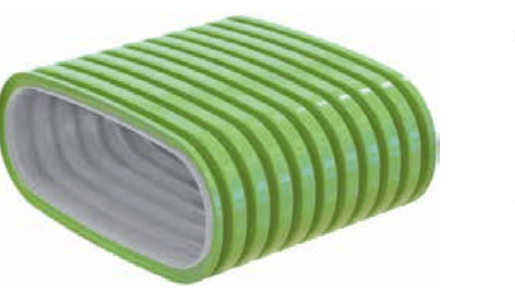

Tubazione ovale
Tubazione ovale con trattamento antibatterico e antistatico.
• Realizzata in polietilene ad alta densità (HDPE).
• Il raggio di curvatura è di 150 mm per i condotti DN63 mm.
• Rigidità anulare 8 kN/m² secondo EN ISO 9969.
• Temperatura di funzionamento: da -20 a +60 °C.
• Superficie interna liscia per una ridotta resistenza all’aria e una facile pulizia.
• Si utilizza nei sistemi di immissione oppure estrazione dell’aria negli spazi residenziali.
Descrizione e codici
Tubazione ovale — specifiche e riferimenti di ordinazione.
Tubazione ovale
| Codice | Descrizione | Imballo |
|---|---|---|
| 816.01.66 | Tubazione ovale di 20m | 20 m |
| 816.02.66 | Tubazione ovale di 50m | 50 m |
Documentazione tecnica
Scheda tecnica
Condotto ovale per la distribuzione dell'aria negli impianti di ventilazione residenziale, dotato di trattamento antibatterico e antistatico. Realizzato in polietilene ad alta densità (HDPE), disponibile in rotoli da 20 m e 50 m.
Caratteristiche
Condotto ovale con trattamento antibatterico e antistatico.
Fabbricato in polietilene ad alta densità (HDPE).
Raggio di curvatura di 150 mm per condotti DN63 mm.
Rigidità anulare 8 kN/m² conforme a EN ISO 9969.
Temperatura di esercizio: da -20 a +60 °C.
Superficie interna liscia per una ridotta resistenza all'aria e una facile pulizia.
Si utilizza negli impianti di mandata o estrazione dell'aria negli ambienti residenziali.
Caratteristiche tecniche
Disponibile in due lunghezze: rotolo da 20 m (codice 816.01.66) e rotolo da 50 m (codice 816.02.66).
Dimensioni della sezione: altezza (H) 52 mm, larghezza (W) 117 mm.
Il diagramma di prestazione mette in relazione la resistenza [Pa/m lineare] con la portata d'aria [m³/h e l/s].
Schemi e immagini
Dati tecnici
- Codice (20 m)
- 816.01.66
- Codice (50 m)
- 816.02.66
- Materiale
- Polietilene ad alta densità (HDPE)
- Altezza (H)
- 52 mm
- Larghezza (W)
- 117 mm
- Lunghezza (L)
- 20 m / 50 m
- Raggio di curvatura
- 150 mm (per condotti DN63 mm)
- Rigidità anulare
- 8 kN/m² (EN ISO 9969)
- Temperatura di esercizio
- da -20 a +60 °C
