Descrizione e codici
Plenum doppio di soffitto tubazione ovale — specifiche e riferimenti di ordinazione.

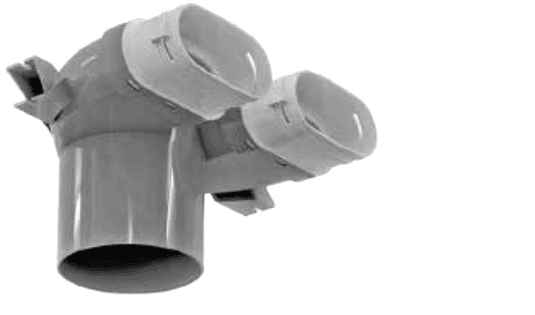

Plenum doppio di soffitto tubazione ovale
| Codice | Descrizione | Imballo |
|---|---|---|
| 816.06.66 | Plenum doppio di pavimento | 1 pz |
Documentazione tecnica
Scheda tecnica
Plenum doppio da soffitto per sistemi di ventilazione meccanica in ambienti residenziali, progettato per il montaggio sotto soffitto. Collega il condotto ovale di ventilazione da 117x52 mm alla griglia di mandata o ripresa dell'aria.
Caratteristiche
Plenum da soffitto per i sistemi di immissione ed estrazione dell'aria in ambienti residenziali.
Si utilizza per il montaggio sotto soffitto.
Collega il condotto di ventilazione da 117x52 mm alla griglia.
Dimensioni di raccordo: 117x52 mm e 125 mm.
I condotti sono fissati con gli innesti a incastro inclusi nella fornitura.
Realizzato in polipropilene (PP) con elastomero termoplastico (SEBS).
Temperatura di esercizio: da -20 a +60 °C.
Caratteristiche tecniche
Dimensioni (mm): d 127, H 163, L 240, W 320.
Perdita di carico in funzione della portata e del numero di connettori: con 1 connettore e portata di 30 m³/h; con 2 connettori e portata di 60 m³/h la perdita di carico è di 5,0 Pa in mandata dell'aria e 5,2 Pa in estrazione; a portate superiori la perdita di carico raggiunge 5,1 Pa in mandata e 5,6 Pa in estrazione.
Schemi e immagini
Dati tecnici
- Codice
- 816.06.66
- Dimensioni
- 240 x 320 mm (L x W), H 163 mm, d 127 mm
- Dimensioni di raccordo
- 117x52 mm e 125 mm
- Materiale
- Polipropilene (PP) con elastomero termoplastico (SEBS)
- Temperatura di esercizio
- da -20 a +60 °C
- Portata d'aria
- 30 m³/h (1 connettore); 60 m³/h (2 connettori)
- Numero di connettori
- 1 - 2
- Perdita di carico in mandata
- 5,0 - 5,1 Pa
- Perdita di carico in estrazione
- 5,2 - 5,6 Pa
