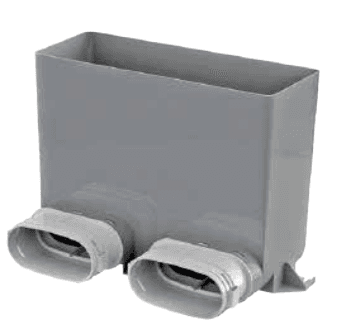

Plenum doppio di pavimento tubazione ovale
Plenum a pavimento per i sistemi di immissione ed estrazione in spazi residenziali.
Si monta a pavimento.
Collega la tubazione di ventilazione da 117×52 mm alla griglia.
• Dimensioni di connessione: 117×52 mm e 125 mm
• I condotti sono fissati con i serraggi inclusi nella fornitura.
• Realizzato in polipropilene (PP) con elastomero termoplastico (SEBS).
• Il connettore è realizzato in metallo e dotato di raccordi in polipropilene.
Descrizione e codici
Plenum doppio di pavimento tubazione ovale — specifiche e riferimenti di ordinazione.
Plenum doppio di pavimento tubazione ovale
| Codice | Descrizione | Imballo |
|---|---|---|
| 816.07.66 | Plenum doppio di pavimento | 1 pz |
Documentazione tecnica
Scheda tecnica
Il plenum doppio da pavimento è un elemento di distribuzione per sistemi di ventilazione residenziale, che collega il condotto ovale 117x52 mm alla griglia di mandata o ripresa dell'aria.
Descrizione
Plenum da pavimento per sistemi di immissione ed estrazione dell'aria in ambienti residenziali.
Si installa a pavimento e collega il condotto di ventilazione ovale da 117x52 mm alla griglia.
Caratteristiche
Dimensioni di raccordo: 117x52 mm e 125 mm.
I condotti vengono fissati con gli attacchi a innesto forniti in dotazione.
Realizzato in polipropilene (PP) con elastomero termoplastico (SEBS).
Il connettore è realizzato in metallo e dotato di rubinetti in polipropilene.
Caratteristiche tecniche
Con 1 connettore: portata d'aria 45 m³/h, perdita di carico in immissione 6,7 Pa, perdita di carico in estrazione 5,1 Pa.
Con 2 connettori: portata d'aria 90 m³/h, perdita di carico in immissione 7,5 Pa, perdita di carico in estrazione 6,3 Pa.
Schemi e immagini
Dati tecnici
- Codice
- 816.07.66
- Dimensioni (mm)
- H 250 x L 374 x W 197
- Dimensioni di raccordo
- 117x52 mm e 125 mm
- Materiale
- Polipropilene (PP) con elastomero termoplastico (SEBS)
- Portata d'aria
- 45 m³/h (1 connettore) / 90 m³/h (2 connettori)
- Numero di connettori
- 1 - 2
- Perdita di carico in immissione
- 6,7 Pa (1 conn.) / 7,5 Pa (2 conn.)
- Perdita di carico in estrazione
- 5,1 Pa (1 conn.) / 6,3 Pa (2 conn.)
