Griglia "Design"
Griglia „Design” per ventilazione meccanica controllata.
• Griglia Design per l’estrazione/immissione dell’aria con dispositivo di regolazione del flusso d’aria integrato
• Coperchio frontale in ABS di alta qualità, bianco
• Il dispositivo di regolazione del flusso d’aria è costituito da anelli staccabili per regolare il volume d’aria necessario
Descrizione e codici
Griglia "Design" — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 808.05.50 | Griglia “Design” DN80 | 1 pz |
| 808.14.50 | Griglia “Design” DN125 | 1 pz |
| 808.07.50 | Griglia “Design” DN150 | 1 pz |
Documentazione tecnica
Scheda tecnica
La Griglia Design è una griglia di diffusione per l'estrazione e l'immissione dell'aria, dotata di dispositivo integrato per la regolazione del flusso d'aria. Disponibile nei diametri DN 100, DN 125 e DN 150.
Descrizione
Griglia Design per l'estrazione e l'immissione dell'aria, con dispositivo di regolazione del flusso d'aria integrato.
Copertura frontale in ABS di alta qualità, di colore bianco.
Il dispositivo di regolazione del flusso d'aria è costituito da anelli estraibili che permettono di regolare il volume d'aria richiesto.
Caratteristiche tecniche
Disponibile in tre modelli in base al diametro nominale: DN 100, DN 125 e DN 150.

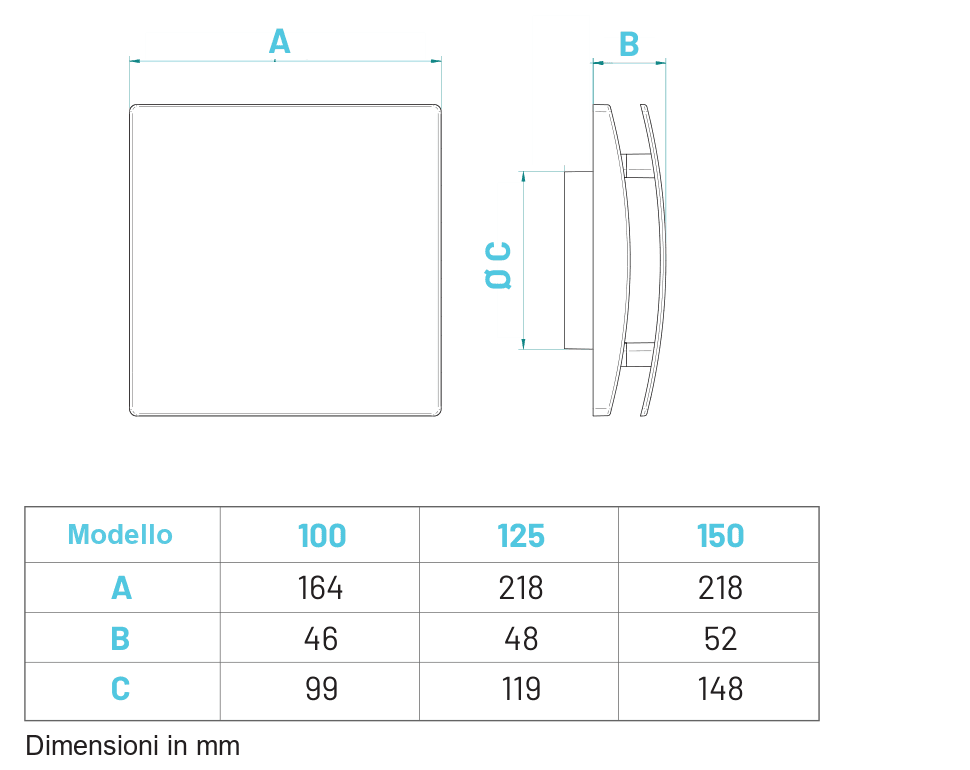

Dimensioni (in mm) per modello:
Modello 100: A 164, B 46, C 99.
Modello 125: A 218, B 48, C 119.
Modello 150: A 218, B 52, C 148.

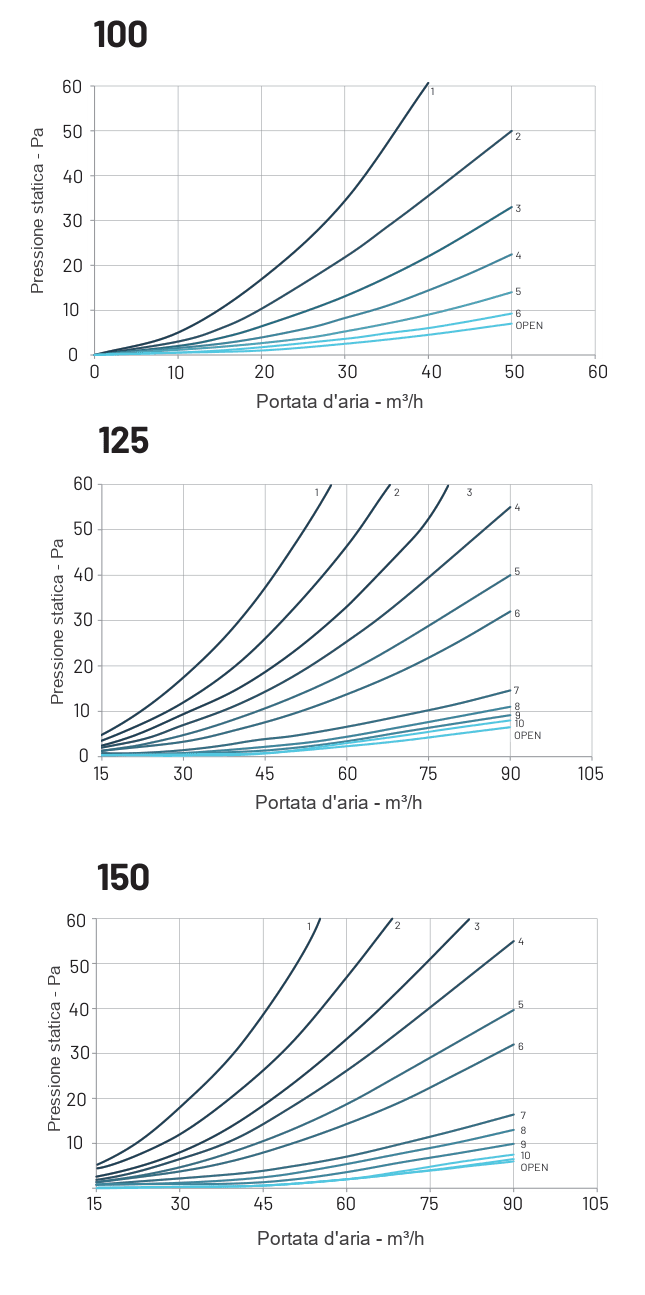

La scheda tecnica include le curve di calibrazione che riportano la relazione tra pressione statica (Pa) e portata d'aria (m³/h) per le diverse posizioni di apertura degli anelli di regolazione.
Schemi e immagini
Dati tecnici
- Codice
- 808.05.50 (DN 100)
- Codice
- 808.14.50 (DN 125)
- Codice
- 808.06.50 (DN 150)
- Materiale
- ABS di alta qualità
- Colore
- Bianco
- Diametri nominali
- DN 100 / DN 125 / DN 150
- Dimensioni DN 100 (A/B/C)
- 164 / 46 / 99 mm
- Dimensioni DN 125 (A/B/C)
- 218 / 48 / 119 mm
- Dimensioni DN 150 (A/B/C)
- 218 / 52 / 148 mm
