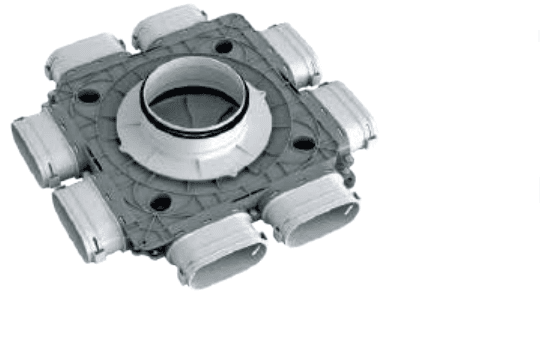

Collettore tubazione ovale

Collettore per i sistemi di immissione ed estrazione in spazi residenziali.
Si utilizza per la distribuzione dell’aria nell’unità di ventilazione tramite i condotti.

• Dimensioni di connessione: 117×52 mm.
• I condotti sono fissati con i serraggi inclusi nella fornitura.
• Realizzato in polipropilene (PP) con elastomero termoplastico (SEBS).
• Temperatura di funzionamento: da -20 a +60 °C.

Richiedi un preventivo +39 344 7449417

Descrizione e codici

Collettore tubazione ovale — specifiche e riferimenti di ordinazione.

Collettore tubazione ovale

Codice	Descrizione	Imballo
816.08.66	Collettore DN 160	pz
816.09.66	Collettore DN 200	pz

Documentazione tecnica

Scheda tecnica

Il collettore per condotti ovali (codici 816.08.66 e 816.09.66) distribuisce l'aria proveniente dall'unità di ventilazione verso le condotte negli ambienti residenziali. È disponibile nelle versioni DN 160 e DN 200.

Descrizione

Collettore per i sistemi di mandata ed estrazione dell'aria negli ambienti residenziali.

Consente la distribuzione dell'aria dall'unità di ventilazione tramite le condotte.

Caratteristiche

Dimensioni di raccordo: 117x52 mm.

Le condotte sono fissate tramite gli attacchi a scatto inclusi nella fornitura.

Realizzato in polipropilene (PP) con elastomero termoplastico (SEBS).

Temperatura di esercizio: da -20 a +60 °C.

Caratteristiche tecniche

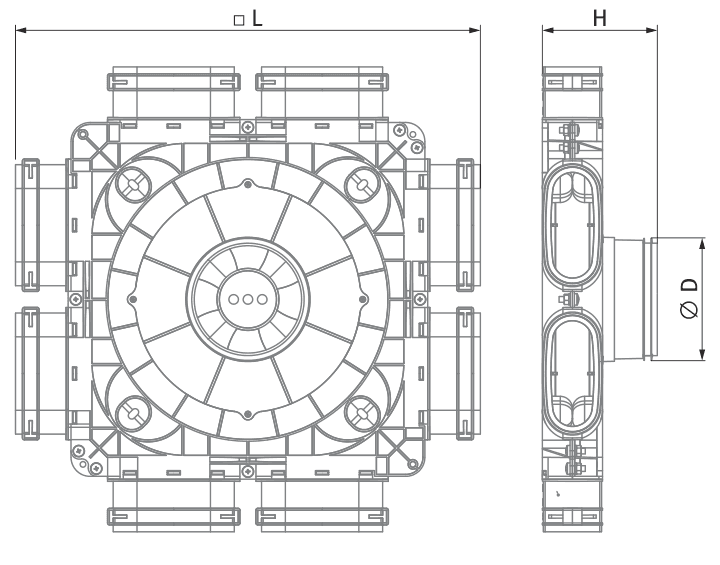

Dimensioni collettore DN 160 (cod. 816.08.66): D 159 mm, H 121 mm, L 488 mm.

Dimensioni collettore DN 200 (cod. 816.09.66): D 199 mm, H 121 mm, L 488 mm.

Collettore DN 160 - Portata d'aria e perdita di carico (mandata / estrazione): 60 m³/h con 2 connettori: 4,2 / 4,6 Pa; 90 m³/h con 3 connettori: 4,8 / 5,3 Pa; 120 m³/h con 4 connettori: 5,9 / 6,5 Pa; 150 m³/h con 5 connettori: 7,3 / 8,1 Pa; 180 m³/h con 6 connettori: 9,2 / 10,1 Pa; 210 m³/h con 7 connettori: 11,5 / 12,6 Pa; 240 m³/h con 8 connettori: 14,2 / 15,6 Pa.

Collettore DN 200 - Portata d'aria e perdita di carico (mandata / estrazione): 60 m³/h con 2 connettori: 4,1 / 4,6 Pa; 90 m³/h con 3 connettori: 4,6 / 5,1 Pa; 120 m³/h con 4 connettori: 5,3 / 5,9 Pa; 150 m³/h con 5 connettori: 6,7 / 7,0 Pa; 180 m³/h con 6 connettori: 7,7 / 8,5 Pa; 210 m³/h con 7 connettori: 9,3 / 10,3 Pa; 240 m³/h con 8 connettori: 11,3 / 12,4 Pa.
