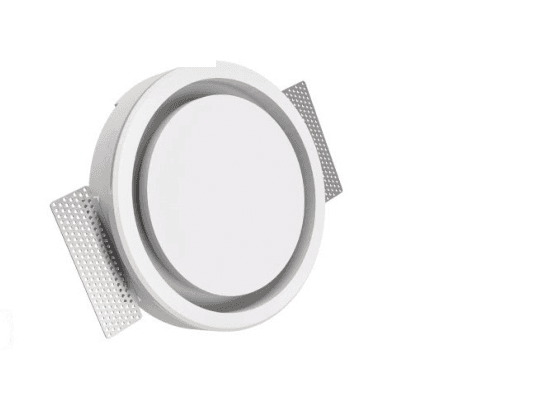

Diffusore di ventilazione rotondo
Diffusore di ventilazione rotondo per l’immissione dell’aria fresca e l’estrazione dell’aria viziata nei sistemi di ventilazione con recupero di calore
• Si integra perfettamente nel soffitto oppure nelle pareti in cartongesso, essendo realizzato in gesso così da poter essere verniciato in tinta con
il soffitto oppure le pareti
• Adatto per istituzioni, spazi residenziali e industriali
• L’installazione è semplice e facile, potendo essere montato a soffitto oppure a parete
Descrizione e codici
Diffusore di ventilazione rotondo — specifiche e riferimenti di ordinazione.
Diffusore di ventilazione rotondo
| Codice | Descrizione | Imballo |
|---|---|---|
| 808.15.60 | Diffusore di ventilazione rotondo 125 mm | pz |
| 808.16.60 | Diffusore di ventilazione rotondo 160 mm | pz |
Documentazione tecnica
Scheda tecnica
Diffusore di ventilazione rotondo (125 mm / 160 mm) per l'immissione di aria fresca e l'estrazione dell'aria viziata, realizzato in gesso per integrarsi perfettamente in soffitti e pareti in cartongesso.
Descrizione
Diffusore di ventilazione rotondo per l'immissione di aria fresca e l'evacuazione dell'aria viziata.
Si integra perfettamente nel soffitto o nelle pareti in cartongesso: essendo realizzato in gesso, può essere verniciato allo stesso modo del soffitto o delle pareti.
Caratteristiche
Adatto a strutture pubbliche, spazi residenziali e industriali.
Installazione semplice e rapida: può essere montato a soffitto o a parete.

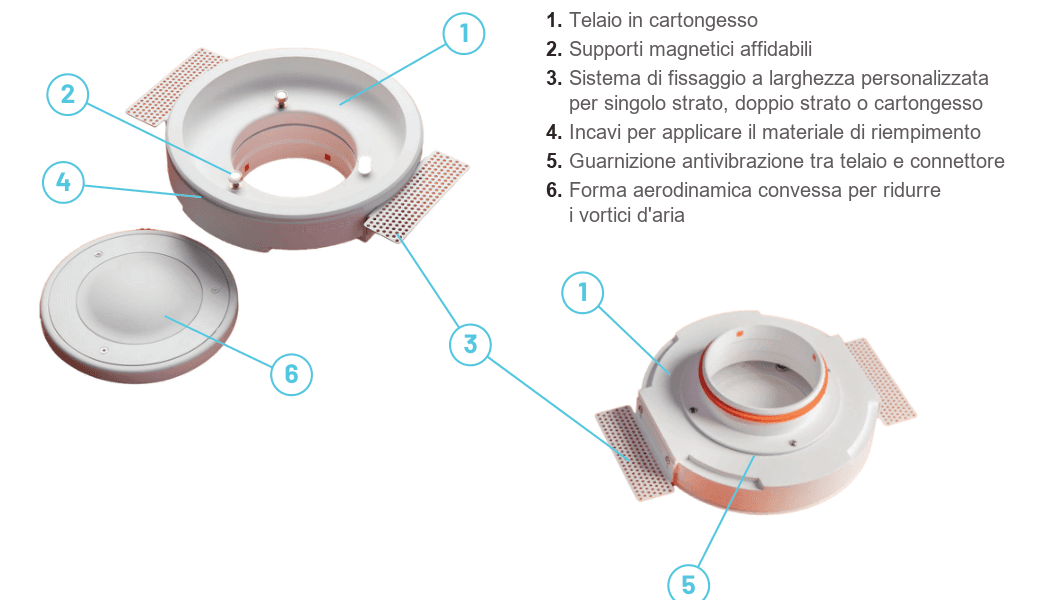

Cornice in cartongesso con supporti magnetici affidabili.
Sistema di fissaggio a larghezza personalizzata per singolo strato, doppio strato o cartongesso.
Incavi per l'applicazione del materiale di riempimento.
Guarnizione antivibrazione tra la cornice e il connettore.
Forma aerodinamica convessa per ridurre i vortici d'aria.
Modalità d'uso
Gli ammortizzatori (deflettori) in poliuretano vengono utilizzati per regolare il flusso d'aria, inserendo un numero variabile di segmenti: D0 - nessun ammortizzatore inserito; D1 - 1 segmento; D2 - 2 segmenti; D3 - 3 segmenti; D4 - 4 segmenti; D5 - 5 segmenti; D6 - 6 segmenti; D7 - 7 segmenti inseriti.
Schemi e immagini

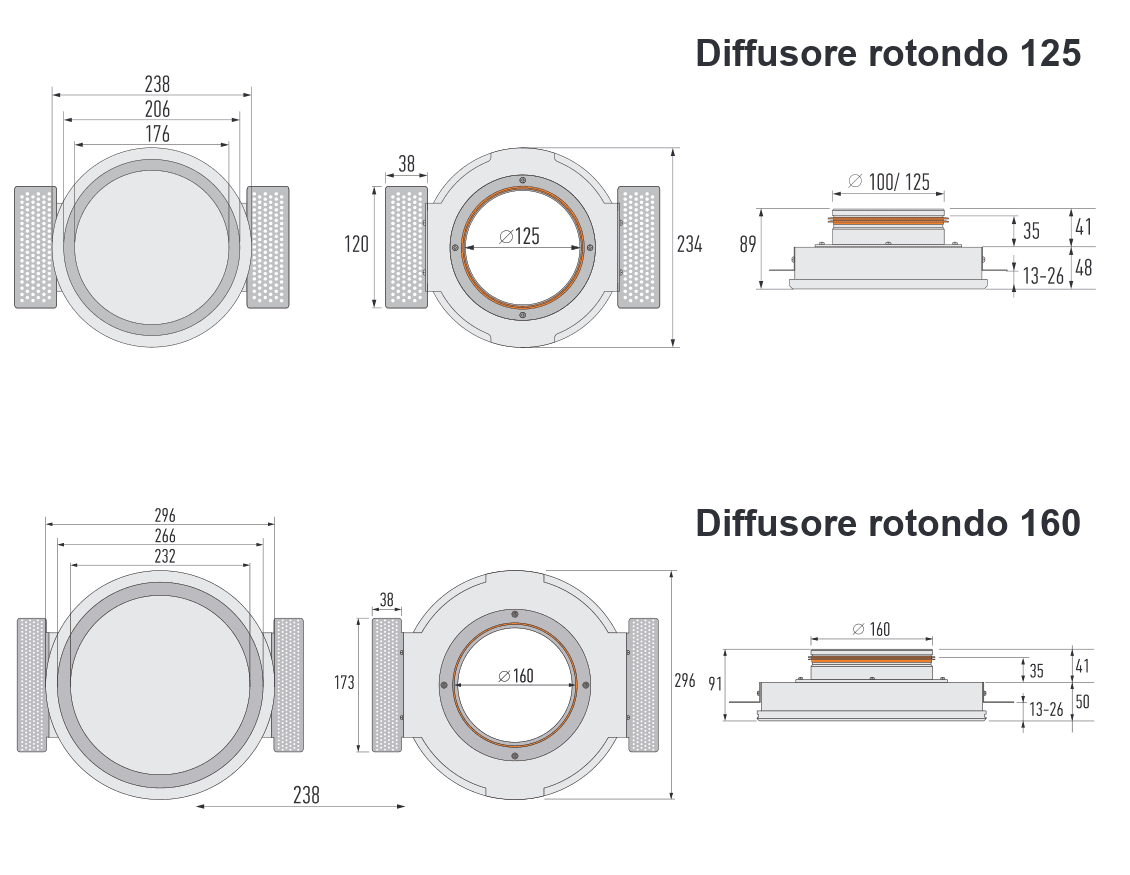

Dati tecnici
- Codice prodotto
- 808.15.60 (125 mm) / 808.16.60 (160 mm)
- Diametro raccordo del condotto
- 125 mm / 160 mm
- Altezza della cornice
- 50 mm / 50 mm
- Altezza con il connettore
- 90 mm / 90 mm
- Diametro della cornice
- 238 mm / 296 mm
- Forma
- Rotonda
- Portata d'aria consigliata / diffusore (mandata)
- fino a 80 m³/h (125) / fino a 100 m³/h (160)
- Portata d'aria consigliata / diffusore (aspirazione)
- fino a 95 m³/h (125) / fino a 120 m³/h (160)
