Diffusore di ventilazione quadrato

Descrizione e codici

Diffusore di ventilazione quadrato — specifiche e riferimenti di ordinazione.

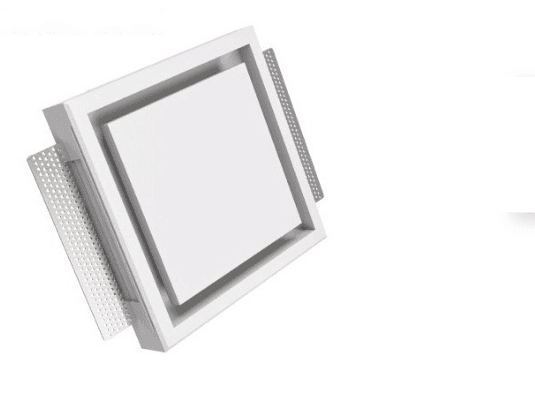

Diffusore di ventilazione quadrato per l’immissione dell’aria fresca e l’estrazione dell’aria viziata per i sistemi di ventilazione con recupero di calore

• Si integra perfettamente nel soffitto oppure nelle pareti in cartongesso, essendo realizzato in gesso così da poter essere verniciato in tinta con
il soffitto oppure le pareti

• Adatto per istituzioni, spazi residenziali e industriali

• L’installazione è semplice e facile, potendo essere montato a soffitto oppure a parete

Codice	Descrizione	Imballo
808.17.60	Diffusore di ventilazione quadrato 125 mm	1 pz

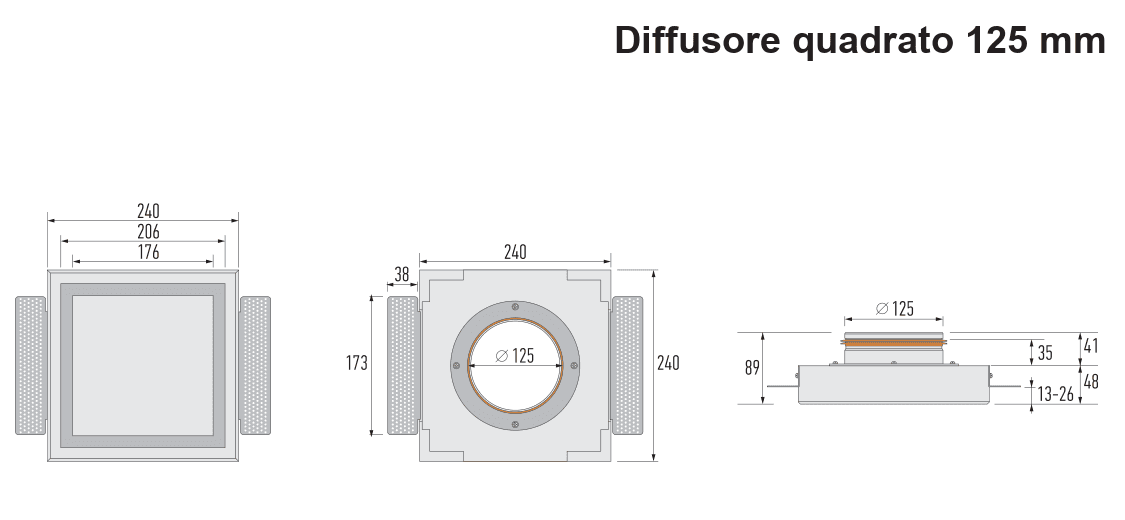

Documentazione tecnica

Scheda tecnica

Descrizione

Diffusore di ventilazione quadrato per l'immissione di aria fresca e l'evacuazione dell'aria viziata.

Si integra perfettamente nel controsoffitto o nelle pareti in cartongesso: essendo realizzato in gesso, può essere verniciato allo stesso modo del soffitto o delle pareti.

Adatto per edifici istituzionali, spazi residenziali e industriali. L'installazione è semplice e rapida e può essere effettuata a soffitto o a parete.

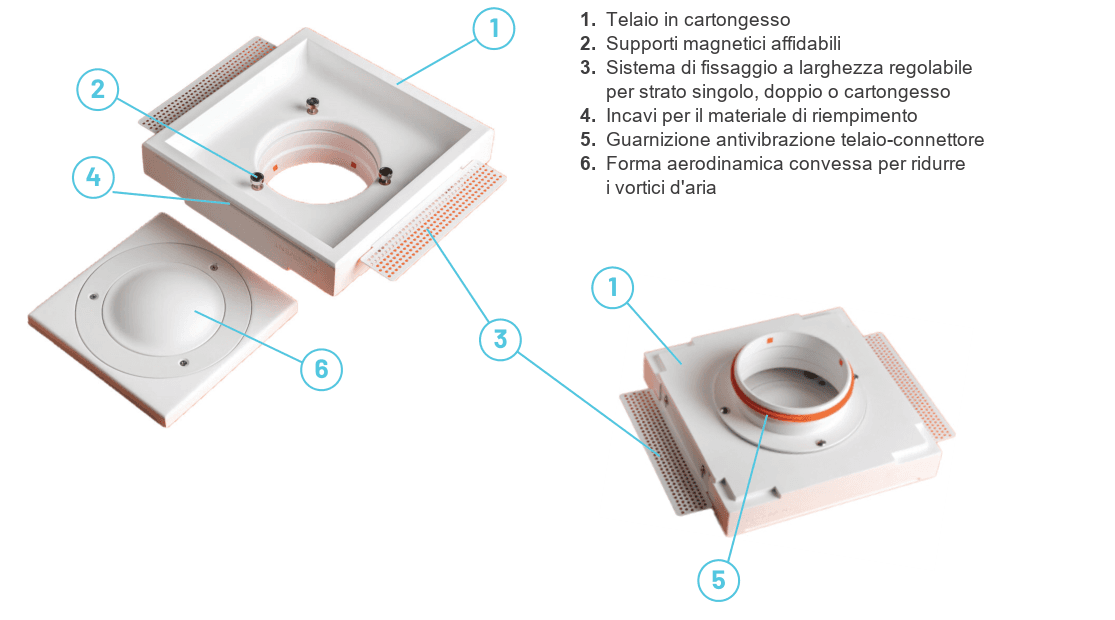

Caratteristiche

Telaio in cartongesso.

Supporti magnetici affidabili.

Sistema di fissaggio con larghezza personalizzata per singolo strato, doppio strato o cartongesso.

Incavi per l'applicazione del materiale di riempimento.

Guarnizione antivibrazione tra il telaio e il connettore.

Forma aerodinamica convessa per ridurre i vortici d'aria.

Modalità d'uso

Gli smorzatori in poliuretano vengono utilizzati per regolare il flusso d'aria, con configurazioni da D0 a D7:

D0 - nessuno smorzatore inserito; D1 - 1 segmento inserito; D2 - 2 segmenti inseriti; D3 - 3 segmenti inseriti; D4 - 4 segmenti inseriti; D5 - 5 segmenti inseriti; D6 - 6 segmenti inseriti; D7 - 7 segmenti inseriti.
