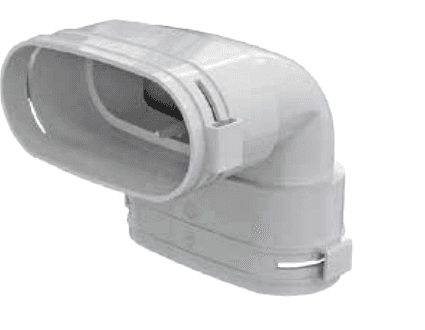

Curva verticale per tubazione ovale
Curva verticale per tubazione ovale per i sistemi di alimentare e evacuazione in spazi residenziali.
Se utilizza al collegamento verticale a 90° a c dei condotti di aria di 1 17×52 mm.
- Dimensioni di connessione: 117×52 mm.
- Temperatura di funzionamento: dal -20 a +60 °C.
Descrizione e codici
Curva verticale per tubazione ovale — specifiche e riferimenti di ordinazione.
Curva verticale per tubazione ovale
| Codice | Descrizione | Imballo |
|---|---|---|
| 816.04.66 | Curva verticale per tubazione ovale | 1 pz |
Documentazione tecnica
Scheda tecnica
Curva verticale 117x52 per il collegamento a 90° dei condotti d’aria ovali nei sistemi di ventilazione residenziale.
Caratteristiche
Curva verticale per i sistemi di mandata ed estrazione dell’aria in ambienti residenziali.
Utilizzata per il collegamento verticale a 90° dei condotti d’aria da 117x52 mm.
Dimensioni di raccordo: 117x52 mm. I condotti sono fissati con i connettori inclusi nella fornitura.
Realizzata in polipropilene (PP) con elastomero termoplastico (SEBS).
Schemi e immagini
Dati tecnici
- Codice
- 816.04.66
- Dimensioni (mm)
- H 61 · L 127 · W 139
- Materiale
- PP con elastomero termoplastico (SEBS)
- Temperatura di esercizio
- da −20 a +60 °C
- Perdita di carico
- 2,5 Pa a 30 m³/h
