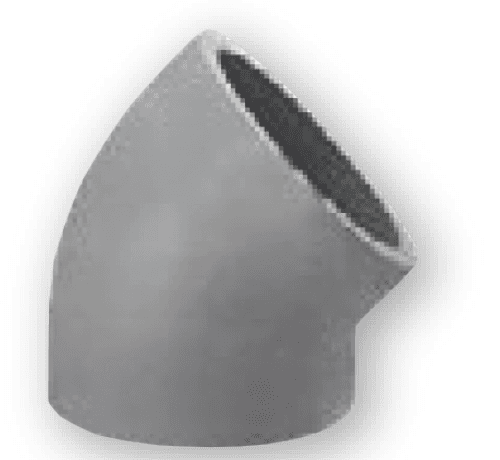

Curva EPS tubazione slim
• Curva per tubazione slim
• Prodotto in polistirene espanso, arricchito con grafite
• Facile, durevole, resistente a funghi, muffe e batteri
• Parete interna liscia – bassa perdita di pressione
• Bassa conducibilità termica: λ = 0,029 W/mK
Descrizione e codici
Curva EPS tubazione slim — specifiche e riferimenti di ordinazione.
| 809.43.32 | Curva EPS 45 d.125 (slim) | 1 pz |
| 809.44.32 | Curva EPS 45 d.160 (slim) | 1 pz |
| 809.45.32 | Curva EPS 45 d.200 (slim) | 1 pz |
Documentazione tecnica
Scheda tecnica
Collettore metallico di distribuzione con flussimetri (misuratori di portata), destinato agli impianti di riscaldamento e raffrescamento a pavimento. Consente la regolazione e il bilanciamento della portata su ciascun circuito.
Descrizione
Distributore/collettore metallico dotato di flussimetri per la lettura e la regolazione della portata dei singoli circuiti. Disponibile nella versione con rubinetto termostatizzabile, che permette il controllo del flusso tramite testine termostatiche o servomotori.
Caratteristiche tecniche
Fluidi ammessi: acqua e soluzioni antigelo, con percentuale massima di antigelo pari al 50%.
Temperatura normale di esercizio: 5 ÷ 55 °C; temperatura massima: 90 °C a 3 bar.
Pressione normale di esercizio: 0 ÷ 6 bar; pressione massima: 10 bar.
Flussimetro (coefficiente KV)
La corrispondenza tra portata indicata dal flussimetro e coefficiente KV è la seguente: 1 l/min = 0,06 m³/h; 2 l/min = 0,12 m³/h; 3 l/min = 0,18 m³/h; 4 l/min = 0,24 m³/h; 5 l/min = 0,30 m³/h.
In posizione completamente aperta il KV è pari a 0,78 m³/h. L'intervallo di misura è 0 ÷ 5 l/min, con un margine di errore di indicazione di +15%.
Versione con rubinetto termostatizzabile
Nella configurazione con rubinetto termostatizzabile il coefficiente Kv è pari a 1,92 m³/h e la corsa del pistone è di 3,8 mm.
Materiali
Componenti realizzati in PA12, PA6.6 FG 30%, POM e PPS. Sono inoltre impiegati acciaio inox (AISI), EPDM (reticolato a perossido) e ottone.
Schemi e immagini
Dati tecnici
- Fluidi ammessi
- acqua, soluzioni antigelo
- % massima antigelo
- 50%
- Temperatura normale di esercizio
- 5 ÷ 55 °C
- Temperatura massima
- 90 °C a 3 bar
- Pressione normale di esercizio
- 0 ÷ 6 bar
- Pressione massima
- 10 bar
- KV a 1 l/min
- 0,06 m³/h
- KV a 2 l/min
- 0,12 m³/h
- KV a 3 l/min
- 0,18 m³/h
- KV a 4 l/min
- 0,24 m³/h
- KV a 5 l/min
- 0,30 m³/h
- KV completamente aperto
- 0,78 m³/h
- Intervallo di misura
- 0 ÷ 5 l/min
- Margine di errore di indicazione
- +15%
- Kv (con rubinetto termostatizzabile)
- 1,92 m³/h
- Corsa del pistone
- 3,8 mm
- Materiali
- PA12, PA6.6 FG 30%, POM, PPS, acciaio inox (AISI), EPDM (perossido), ottone
