Tubo PE-Xa EVOH
È un tubo «con memoria di forma», prodotto in polietilene della migliore qualità e reticolato con il metodo dei perossidi; questo processo di produzione gli conferisce una resistenza a pressioni e temperature elevate maggiore rispetto alla maggior parte dei tubi PEX presenti sul mercato (PEX-b, PEX-c), aumentando così la qualità e la durabilità del sistema, ed è certificato dai principali istituti europei (AENOR, SKZ, CSTB, IIP), in conformità con i regolamenti europei UNE-EN ISO 15875 e ISO 9001
Descrizione e codici
Tubo PE-Xa EVOH — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 201.02.04 | Tubo PE-Xa 16×2,0mm EVOH | 200 m |
| 201.03.04 | Tubo PE-Xa 16×2,0mm EVOH | 500 m |
| 201.04.04 | Tubo PE-Xa 17×2,0mm EVOH | 200 m |
| 201.05.04 | Tubo PE-Xa 17×2,0mm EVOH | 500 m |
| 201.06.04 | Tubo PE-Xa 20×2,0mm EVOH | 400 m |
| 201.07.04 | Tubo PE-Xa 25×2,3mm EVOH | 25 m |
| 201.08.04 | Tubo PE-Xa 25×2,3mm EVOH | barra 4 m |
| 201.09.04 | Tubo PE-Xa 32×2,9mm EVOH | 25 m |
| 201.10.04 | Tubo PE-Xa 32×2,9mm EVOH | barra 4 m |
Documentazione tecnica
Scheda tecnica
Tubo in polietilene reticolato PE-Xa con barriera all'ossigeno EVOH, progettato per impianti di riscaldamento a pavimento e a radiatori e per la distribuzione di acqua sanitaria fredda e calda.
Descrizione

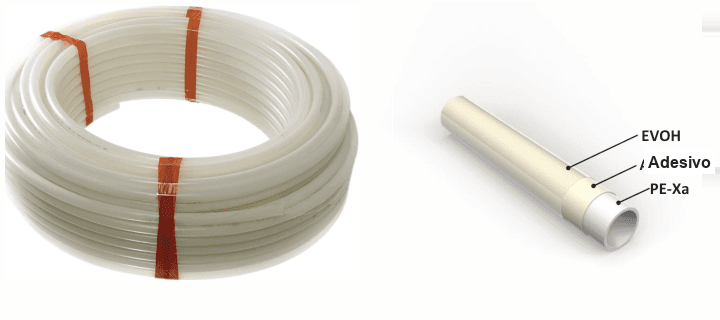

Tubo Sistema in PE-Xa (polietilene reticolato ad alta densita) dotato di strato adesivo e barriera all'ossigeno EVOH. L'EVOH (etilene-vinil-alcol) e un copolimero di etilene e alcool vinilico: i gradi con minor contenuto di etilene offrono proprieta barriera piu elevate, riducendo la permeabilita all'ossigeno del tubo.

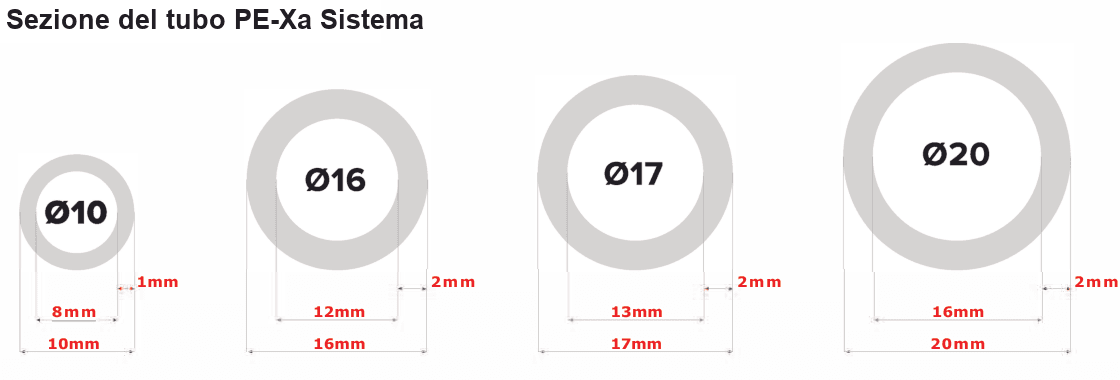

Disponibile nelle dimensioni 10x1,1 mm, 16x2,0 mm, 17x2,0 mm e 20x2,0 mm, in confezioni da 240, 500 e 600 m.
Caratteristiche
La tecnologia di produzione del tubo Sistema raggiunge rapidamente gradi di reticolazione superiori all'80% durante lo stesso processo di fabbricazione del tubo, senza necessita di trattamenti successivi con vapore o acqua calda ne di tempi di asciugatura.
Questo processo e inoltre l'unico che garantisce un'eccellente uniformita di reticolazione in tutti i punti del tubo (medesimo grado di reticolazione), con una differenza massima dello 0,5%.
Campo di applicazione
Acqua fredda sanitaria.
Fornitura di acqua calda a 60 gradi C e a 70 gradi C.
Riscaldamento a pavimento e a radiatori a bassa temperatura.
Riscaldamento con radiatori ad alta temperatura.

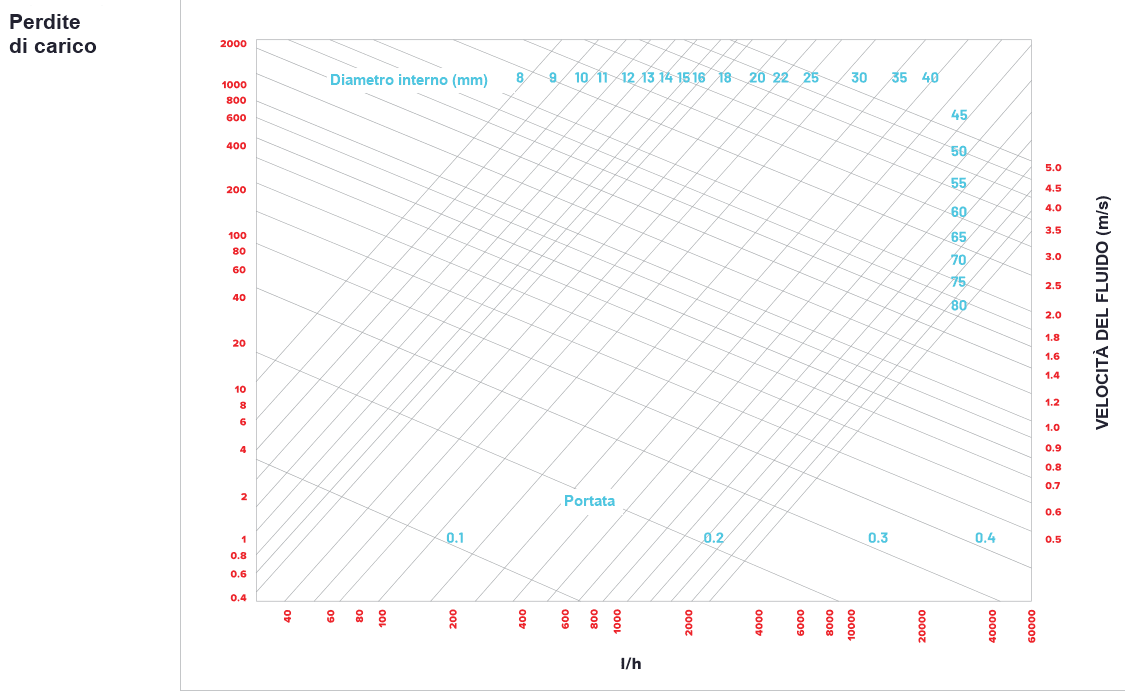

Schemi e immagini
Dati tecnici
- Densita
- 951 kg/m3
- Grado di reticolazione
- >75% in peso
- Rugosita
- 0,0005 mm
- Temperatura di esercizio
- -20 / 95 gradi C
- Temperatura massima accidentale
- 110 gradi C
- Comportamento al calore (120 gradi C, 1h)
- <2,5%
- Coefficiente di dilatazione lineare
- 1,5x10-4 K-1
- Calore specifico
- 2,3 kJ/kg C
- Conducibilita termica
- 0,35 W/m*K
- Permeabilita all'O2
- 0,08 g/m2.d
- Temperatura VICAT
- 130-132 gradi C
- Resistenza a trazione
- >22 N/mm2
- Allungamento a rottura
- >400%
- Modulo di elasticita a 20 gradi C
- >800 N/mm2
- Resistenza alla pressione interna (s=4,4 MPa, 95 gradi C)
- >1.000 ore
- Resistenza alla pressione interna (s=2,5 MPa, 110 gradi C)
- >1 anno
- Raggio minimo di curvatura
- 8x diametro esterno (5x diametro esterno a tubo riscaldato)
