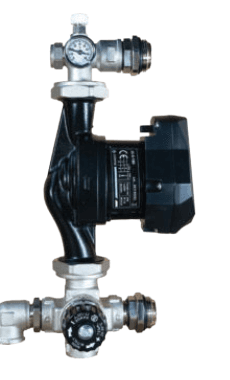

Kit regolazione temperatura con 4 vie, con pompa 25-80 classe A

Unità compatta e leggera di controllo termostatico per impianti di riscaldamento a pavimento, dotata di pompa. È progettata per il collegamento diretto ai collettori di riscaldamento con interasse di 210-212 mm ed è fornita completamente assemblata, nel formato con alimentazione a sinistra, con raccordi di accoppiamento G1 piatti, girevoli, di tipo maschio come standard.

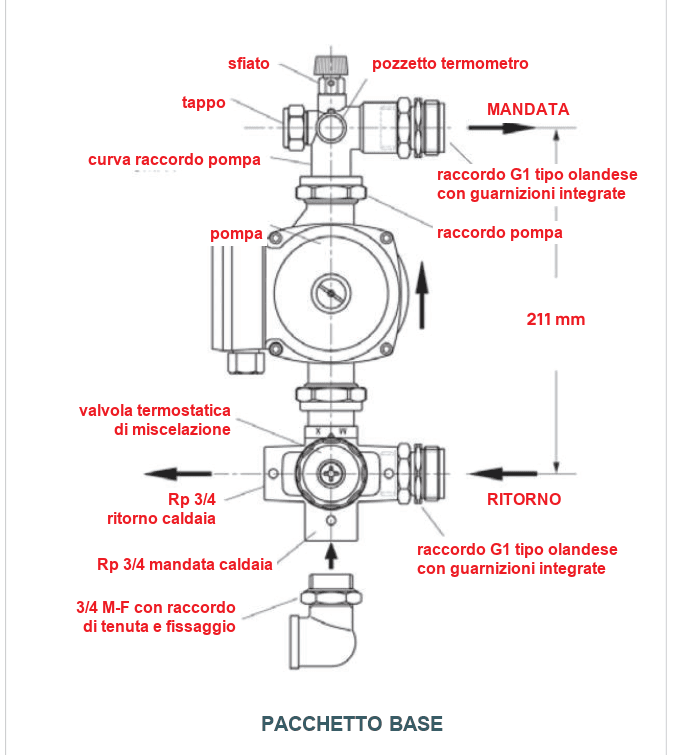

Il design versatile e il sistema di tenuta consentono una modifica semplice e rapida verso il formato con alimentazione a destra, se necessario. Il kit comprende la valvola termostatica di miscelazione, la pompa, il gomito di uscita pompa dotato di valvola di sfiato, raccordi G1 di tipo olandese con guarnizioni integrate e il gomito 3/4 M-F con raccordo di tenuta e fissaggio.

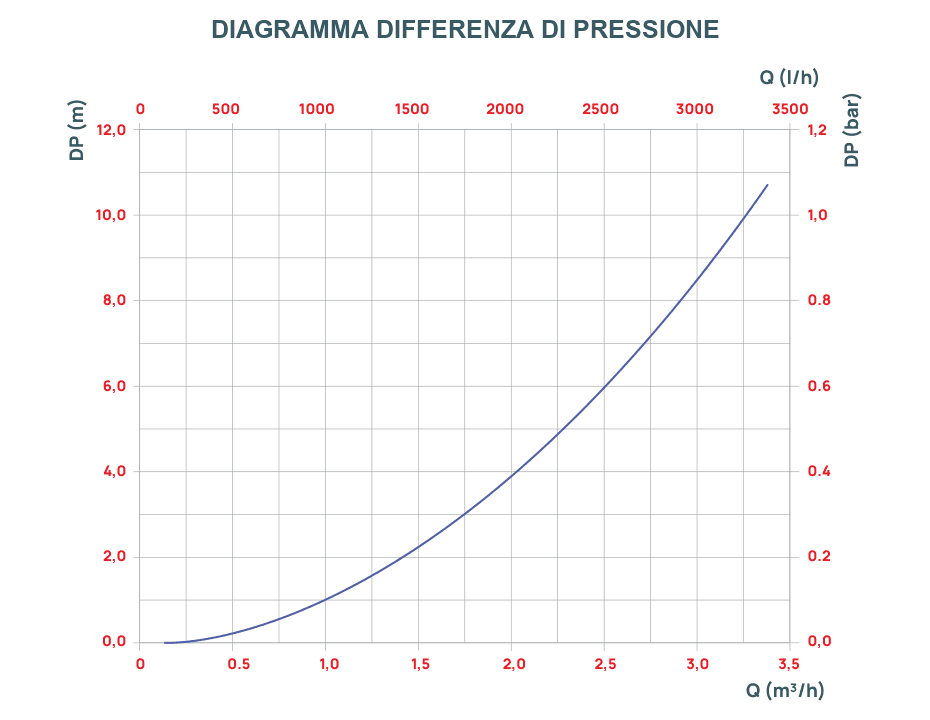

Idoneo per un carico termico di riscaldamento fino a 15 kW.

Il gomito di uscita dalla pompa è dotato di una valvola di sfiato, di una porta cieca per il collegamento del kit di bypass opzionale e di due raccordi per gli strumenti di misura della temperatura. Uno strumento di misura della temperatura (opzionale) può essere installato su uno qualsiasi dei raccordi, permettendo il collegamento del collettore a sinistra (come fornito) oppure a destra (rotazione in loco).

Il gomito 3/4 M-F fornito offre la possibilità di collegare i tubi primari alla caldaia in verticale o in orizzontale.

Accessori disponibili: kit di controllo bypass pompa, strumento di misura della temperatura (D 32 mm) e valvola di sfiato.

Il montaggio del kit di miscelazione sul collettore è semplice e rapido: non è necessaria alcuna staffa di supporto aggiuntiva, eliminando così i tempi di foratura e fissaggio.

Assemblare il kit sui collettori (fig. 1). Avvitare alternativamente i dadi di accoppiamento girevoli superiore e inferiore, poche rotazioni per volta (fig. 2), fino a che si innestano. Serrare i dadi di accoppiamento girevoli (fig. 3) con una chiave A/F da 36 mm, in modo che l'O-ring di tenuta appoggi completamente nella sede del collettore.

Collegamenti alla caldaia: per la direzione verticale dei tubi, collegare il gomito alla porta di ritorno della valvola di controllo; per i tubi orizzontali collegare il gomito alla porta di alimentazione della valvola di controllo (fig. 5). Avvitare il filetto maschio fino a che l'O-ring entra in contatto con la faccia della porta della valvola, quindi continuare a ruotare in senso orario di un giro fino al corretto allineamento per la direzione di collegamento dei tubi. Serrare il controdado per fissare e sigillare (chiave A/F 32 min). Non serrare eccessivamente.

Nota: se deve essere installato un kit di bypass, consultare la sezione 3 prima di collegare il gomito. L'unità di controllo è ora pronta per il collegamento dei tubi della caldaia alle porte di alimentazione e ritorno della valvola di controllo, che sono di tipo femmina 3/4 Rp.

Collegare la pompa alla rete elettrica.

Per prevenire guasti e proteggere l'unità di controllo di miscelazione e gli altri dispositivi del circuito di riscaldamento, si raccomanda di pulire accuratamente da acqua e residui i tubi collegati alla caldaia prima del collegamento finale, riempiendo e sfiatando l'impianto di riscaldamento e l'unità di controllo. Verificare che il tubo sia riempito e controllare tutte le giunzioni affinché non vi siano perdite.

L'unità termostatica di controllo di miscelazione è impostata di fabbrica per fornire acqua miscelata a 45 °C verso il collettore di riscaldamento. La temperatura dell'acqua miscelata può essere modificata e fissata facilmente per essere conforme alla temperatura prevista dell'acqua, in un intervallo compreso tra 30 °C e 60 °C.

Raccomandazione: per la messa in funzione con getto di calcestruzzo, la valvola può essere impostata al minimo e, con la caldaia accesa, fornire valori di temperatura via via crescenti, in conformità con le raccomandazioni del produttore del massetto.

Con la caldaia accesa e i circuiti di riscaldamento bilanciati, la temperatura dell'acqua miscelata si regola facilmente con il meccanismo di serraggio per impostazione e fissaggio (fig. 8): 1) Svitare la vite centrale di circa 1/2 giro in senso antiorario per liberare il meccanismo di serraggio. 2) Ruotare la manopola in senso orario per diminuire la temperatura e in senso antiorario per aumentarla. 3) I numeri sulla manopola di controllo indicano la temperatura approssimativa dell'acqua miscelata quando allineati con la tacca indicatrice sul corpo della valvola. 4) Selezionare il numero desiderato, quindi attendere che la valvola si stabilizzi, osservando lo strumento di misura della temperatura sul gomito di uscita della pompa; se necessario, ruotare la manopola fino a raggiungere e stabilizzare la temperatura desiderata. 5) Serrare la vite centrale di circa 1/2 giro in senso orario fino a che non può più essere ruotata a mano, per innestare il meccanismo di serraggio e fissare la temperatura impostata.

Corrispondenza numero/temperatura (fig. 8): Min 20 °C; 1 = 25 °C; 2 = 30 °C; 3 = 35 °C; 4 = 38 °C; 5 = 41 °C; 6 = 43 °C; 7 = 45 °C; 8 = 47 °C; Max 50 °C.

Il kit di regolazione della temperatura può essere facilmente installato con alimentazione dal lato destro (fig. 9). Allentare il controdado sul gruppo di connessione girevole del ritorno del collettore di un giro e quindi svitarlo completamente dal corpo valvola. Spostare il gruppo di connessione girevole sulla porta di ritorno opposta della valvola e avvitare il filetto maschio fino a che l'O-ring entra in contatto con la faccia della valvola con una leggera resistenza. Serrare bene il controdado per tenuta e fissaggio (chiave A/F da 32 mm). Non serrare eccessivamente.

Allentare il dado di accoppiamento G1 dell'uscita pompa di circa 1/2 giro in senso antiorario, quindi ruotare il gruppo uscita pompa di 180 gradi per allinearlo con il gruppo girevole riposizionato sulla porta di ritorno. Serrare leggermente il dado di accoppiamento G1 per mantenere l'allineamento.

Il pacchetto di controllo è ora pronto per l'assemblaggio a destra sul collettore. Seguire la procedura di installazione della sezione 1, ma nella configurazione a destra. Serrare il dado di accoppiamento G1 dell'uscita pompa, alla fine, con la pinza per pompa per una buona giunzione. Se deve essere montata l'unità di controllo bypass, seguire le istruzioni di installazione della sezione 3, ma nella configurazione a destra.
