Collettore modulare
Collettori modulari e accessori

Collettore modulare

Connessione principale: G1 1/4″ con raccordo a bocchettone
Connessione circuito di riscaldamento/raffrescamento: G3/4 eurocon
Temperatura e pressione di esercizio: Max. 60 C a 6 bar; Max. 90 C a 3 bar
Portata: Max. 3.5 m3/h
Coefficiente di portata Kvs rubinetto di scarico: 0.75 m3/h
Dimensioni disponibili: 2 – 16 circuiti di riscaldamento/raffrescamento
Forza di serraggio raccordi eurocon: 20 – 25 Nm, max. 30 Nm

Richiedi un preventivo+39 344 7449417

Descrizione e codici

Collettore modulare — specifiche e riferimenti di ordinazione.

Codice Descrizione Imballo
316.02.54 Distributore-collettore modulare (2 circuiti) 1 pz
316.03.54 Distributore-collettore modulare (3 circuiti) 1 pz
316.04.54 Distributore-collettore modulare (4 circuiti) 1 pz
316.05.54 Distributore-collettore modulare (5 circuiti) 1 pz
316.06.54 Distributore-collettore modulare (6 circuiti) 1 pz
316.07.54 Distributore-collettore modulare (7 circuiti) 1 pz
316.08.54 Distributore-collettore modulare (8 circuiti) 1 pz
316.09.54 Distributore-collettore modulare (9 circuiti) 1 pz
316.10.54 Distributore-collettore modulare (10 circuiti) 1 pz
316.11.54 Distributore-collettore modulare (11 circuiti) 1 pz
316.12.54 Distributore-collettore modulare (12 circuiti) 1 pz
316.13.54 Distributore-collettore modulare (13 circuiti) 1 pz
316.14.54 Distributore-collettore modulare (14 circuiti) 1 pz
316.15.54 Distributore-collettore modulare (15 circuiti) 1 pz
316.16.54 Distributore-collettore modulare (16 circuiti) 1 pz

Documentazione tecnica

Scheda tecnica

Il collettore modulare Sistema si compone di moduli di mandata e ritorno accostabili, per realizzare distributori da 2 a 16 circuiti di riscaldamento e raffrescamento. Di seguito i componenti, gli ingombri e i dati tecnici completi.

01

Componenti

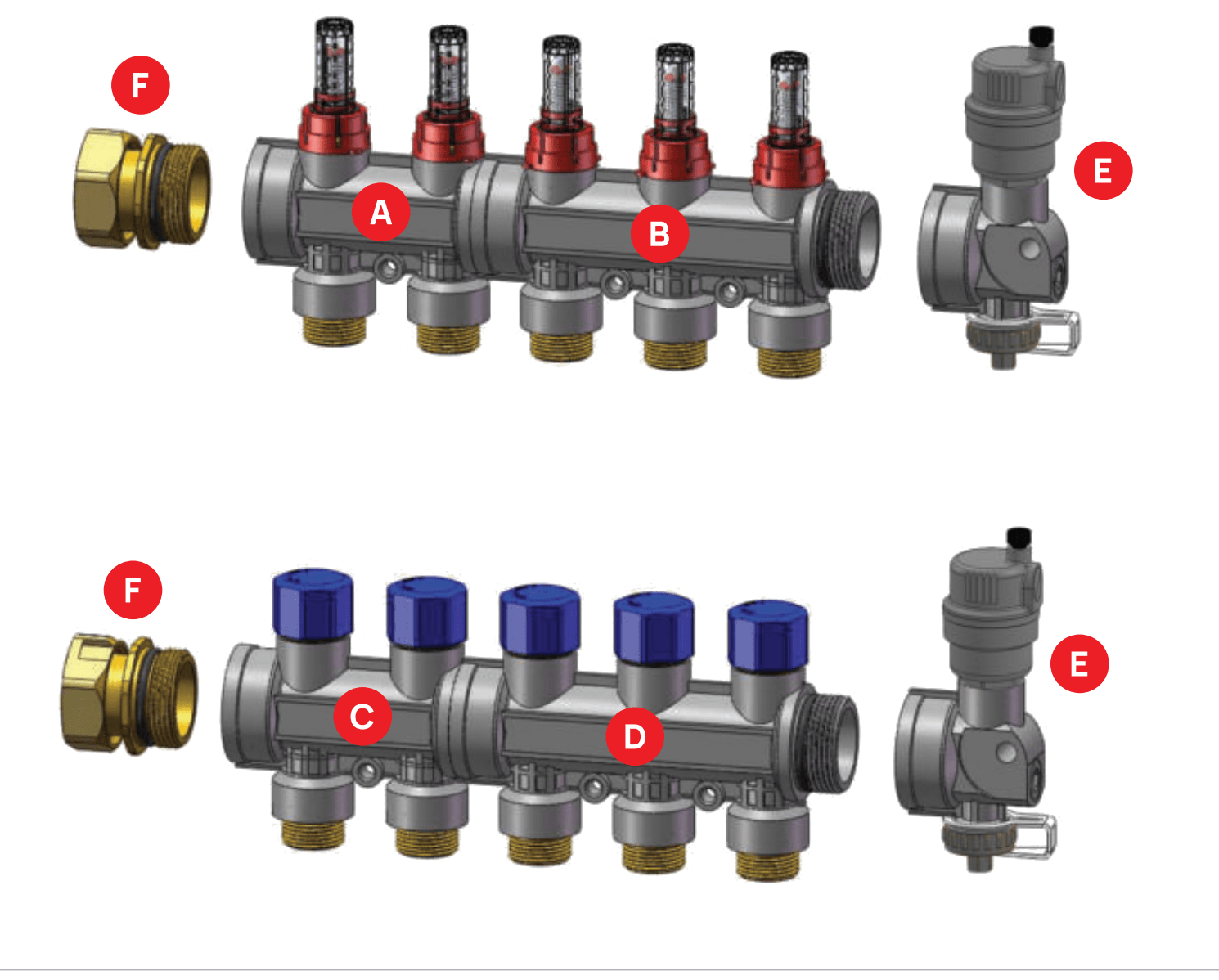

Componenti del collettore modulare Sistema: moduli di mandata, ritorno, accessori e raccordo
  • AModulo doppio — mandata
  • BModulo triplo — mandata
  • CModulo doppio — ritorno
  • DModulo triplo — ritorno
  • EModulo accessori
  • FModulo raccordo 1" 1/4
02

Dimensioni

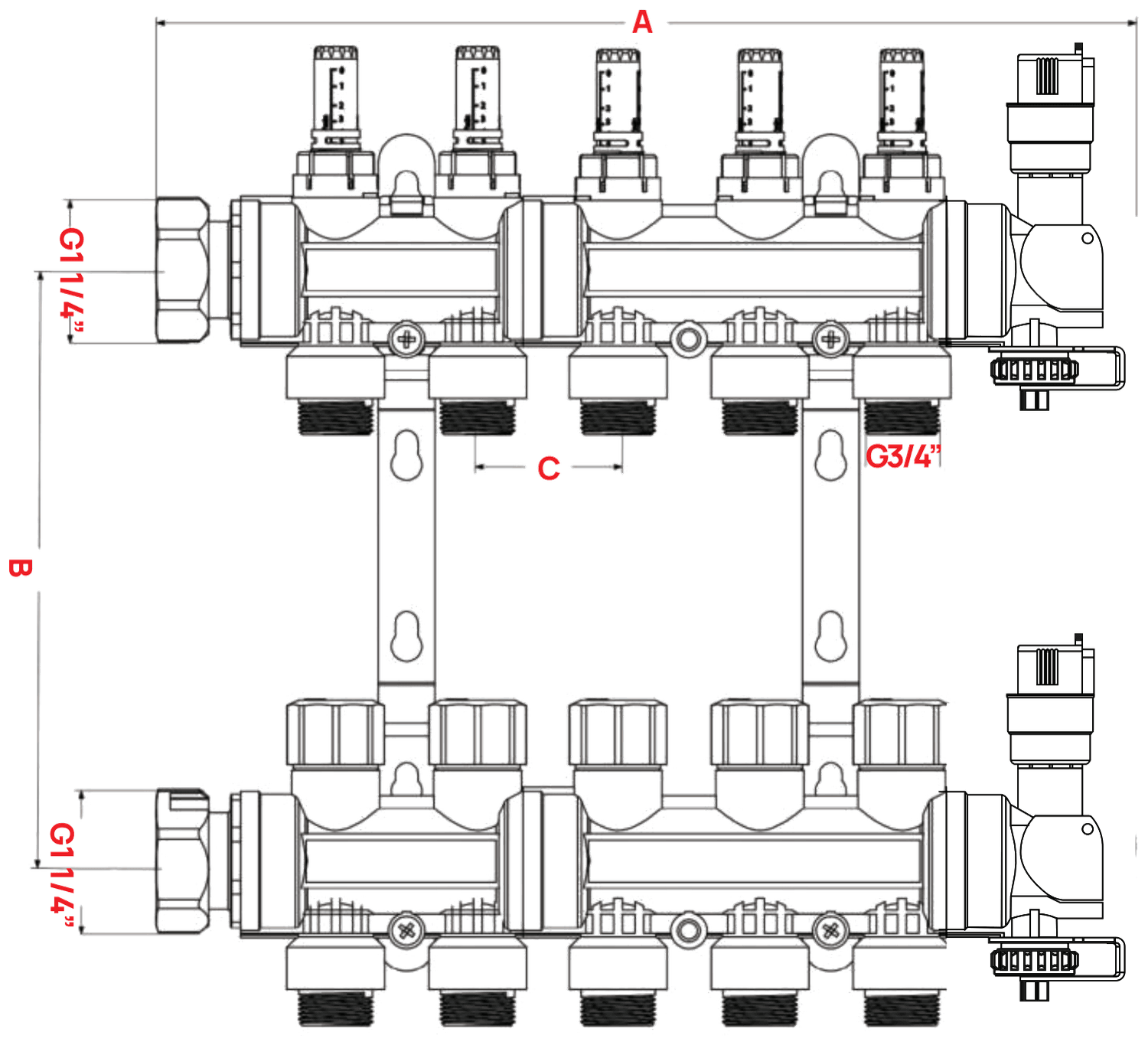

Disegno quotato del collettore modulare — vista frontale con quote A, B, C
Vista frontale — quote A, B, C

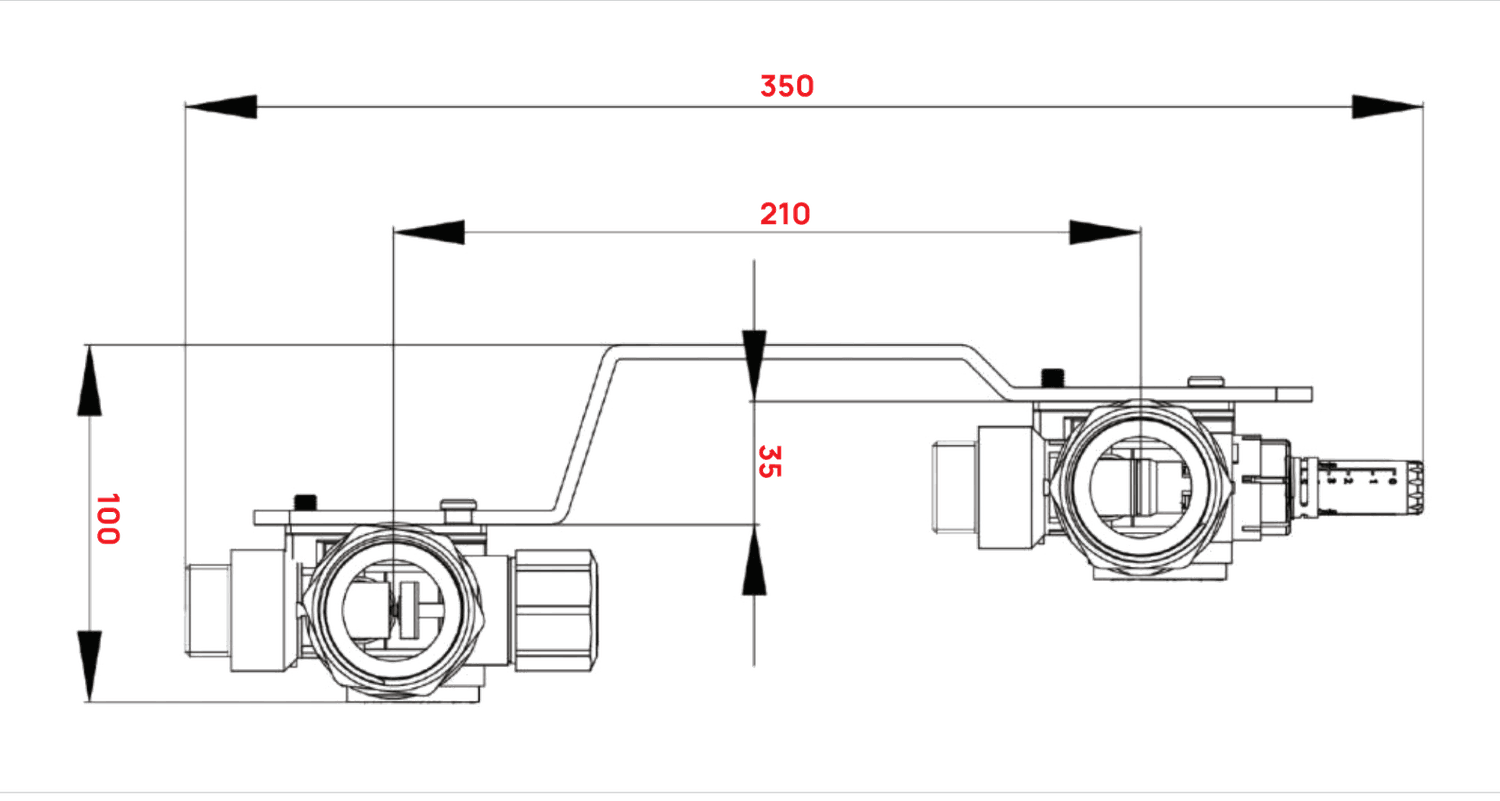

Disegno quotato del collettore modulare — vista laterale
Vista laterale — interasse 210, sporgenza 35, altezza 100 mm
Numero circuitiCodice prodottoDistanza ADistanza BDistanza C
2316.02.5419521050
3316.03.5424521050
4316.04.5429521050
5316.05.5434521050
6316.06.5439521050
7316.07.5444521050
8316.08.5449521050
9316.09.5454521050
10316.10.5459521050
11316.11.5464521050
12316.12.5469521050
13316.13.5474521050
14316.14.5479521050
15316.15.5484521050
16316.16.5489521050

Quote in mm

03

Dati tecnici

Connessione principale
G1 1/4" con raccordo a bocchettone
Connessione circuito di riscaldamento/raffrescamento
G3/4 eurocon
Temperatura e pressione di esercizio
Max. 60 °C a 6 bar; Max. 90 °C a 3 bar
Portata
Max. 3,5 m³/h
Coefficiente di portata Kvs valvola di scarico
0,75 m³/h
Dimensioni disponibili
2 – 16 circuiti di riscaldamento/raffrescamento
Coppia di serraggio raccordi eurocon
20 – 25 Nm, max. 30 Nm
