Descrizione e codici
Giunto di dilatazione — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 501.03.10 | Giunto di dilatazione | 2 m |
Documentazione tecnica
Scheda tecnica

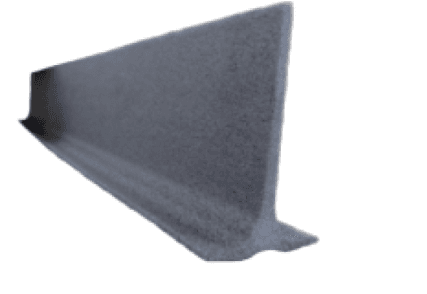

Il giunto di dilatazione (COD 501.03.10) è un profilo in materiale espanso a celle chiuse, di colore grigio, impiegato per realizzare i giunti di dilatazione nei massetti dei sistemi di riscaldamento e raffrescamento a pavimento. È dotato di base autoadesiva su circa 4 cm per il fissaggio in posizione verticale.
Descrizione
Profilo per giunto di dilatazione in schiuma a struttura cellulare chiusa, di colore grigio standard. Presenta un'ottima resistenza a muffa e insetti (secondo metodo interno) e un'elevata resistenza al passaggio del vapore (µ > 2500). Non contiene CFC (freon), in conformità con la L. 549 del 28/12/93.
Il prodotto standard è di colore grigio ed è fornito con base autoadesiva su circa 4 cm. È disponibile in barre da 1 m e 2 m, con tolleranze dimensionali di ± 15%.
Dimensioni
Altezza complessiva: 103 ± 4 mm.
Spessore della parte verticale: 7 ± 2 mm, con estremità superiore da 5 mm.
Larghezza della base: 66 ± 4 mm, di cui circa 40 mm con adesivo.
Caratteristiche tecniche
Temperatura massima di utilizzo: da -20°C a +80°C.
Struttura cellulare a celle chiuse, peso specifico 55 - 60 kg/m³.
Sollecitazione a compressione al 10% di deformazione: 21,5 kPa.
Reazione al fuoco: classe Cs1d0 (euroclasse secondo EN 13501:2009).
Valori di compressione sotto massetto
Prove eseguite al variare della densità del calcestruzzo e dell'altezza del massetto. Le colonne indicano: densità calcestruzzo (kg/m³) - altezza massetto (m) - massa massetto per m² (kg/m²) - pressione esercitata sul piede del giunto dal massetto (Pa) - schiacciamento subito dal piede del giunto (mm) - pressione media esercitata lateralmente dal massetto sul giunto (Pa) - compressione subita dalla parte verticale del giunto (mm).
1400 | 0,10 | 140 | 1373,4 Pa | 0,06 mm | 686,7 Pa | 0,03 mm
1400 | 0,15 | 210 | 2060,1 Pa | 0,09 mm | 1030 Pa | 0,04 mm
2000 | 0,10 | 200 | 1962 Pa | 0,08 mm | 981 Pa | 0,04 mm
2000 | 0,15 | 300 | 2943 Pa | 0,13 mm | 1471,5 Pa | 0,07 mm
Note
I valori sono ottenuti interpolando linearmente i dati relativi al rapporto di prova COMP/01/09/GG del 07/05/09.
In cantiere i valori di compressione possono migliorare, in quanto il peso del massetto è distribuito su una superficie ampia ed è sostenuto anche dalle strutture portanti.
In realtà il giunto di dilatazione non sostiene tutto il peso del massetto, ma solo una parte del peso totale, poiché è installato in posizione verticale e non orizzontale sotto il massetto. Per questo motivo lo schiacciamento indicato è stato stimato per eccesso.
Schemi e immagini
Dati tecnici
- Codice
- 501.03.10
- Temperatura massima di utilizzo
- -20°C / +80°C
- Colore standard
- grigio
- Struttura cellulare
- celle chiuse
- Peso specifico
- 55 - 60 kg/m³
- Resistenza a muffa e insetti
- ottima - metodo interno
- Permeabilità al vapore
- µ > 2500
- CFC (freon)
- non contiene - in conformità con L. 549 del 28/12/93
- Sollecitazione a compressione al 10% di deformazione
- 21,5 kPa
- Reazione al fuoco (euroclasse EN 13501:2009)
- classe Cs1d0
- Tolleranze dimensionali
- ± 15%
- Lunghezza barra
- 1 m / 2 m
- Altezza
- 103 ± 4 mm
- Spessore parte verticale
- 7 ± 2 mm (estremità 5 mm)
- Larghezza base
- 66 ± 4 mm (adesivo su ~40 mm)
