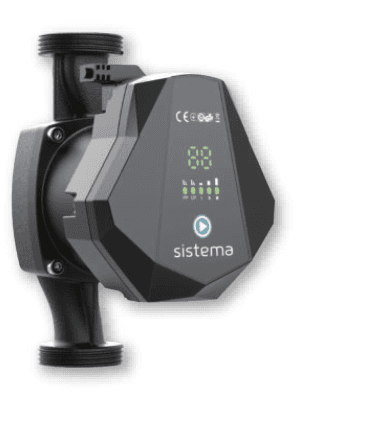

Pompa Sistema "classe A", con numero di giri variabile
La pompa di ricircolo con conversione intelligente di frequenza, detta anche pompa elettronica, è composta principalmente da quattro parti: motore, pompa, tenuta e centralina di controllo. Il motore è un motore incapsulato con rotore a magneti permanenti, e l’unità è controllata da un convertitore di frequenza dedicato. La pompa è sigillata rispetto al motore da un manicotto di protezione, e la tenuta fissa presenta un anello di tenuta in gomma a forma di „O” per una tenuta statica. Questa serie di pompe elettroniche è pratica, semplice e di facile installazione. È una pompa elettronica per uso domestico ad alta efficienza energetica, utilizzata per il ricircolo del fluido termovettore nell’impianto di riscaldamento a pavimento e simili.
Descrizione e codici
Pompa Sistema "classe A", con numero di giri variabile — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 403.05.54 | Pompa Sistema 25-8 130 “classe A”, con numero di giri variabile | 1 pz |
| 403.06.54 | Pompa Sistema 25-8 180 “classe A”, con numero di giri variabile | 1 pz |
| 403.07.54 | Pompa Sistema 25-12 180 “classe A”, con numero di giri variabile | 1 pz |
Documentazione tecnica
Scheda tecnica
Pompa di ricircolo elettronica Sistema di classe A a giri variabili (velocità regolabile), destinata al ricircolo del fluido termovettore negli impianti di riscaldamento a pavimento e simili. Il motore a rotore con magneti permanenti è gestito da un inverter di frequenza integrato, per un elevato risparmio energetico.
Descrizione
La pompa di ricircolo a conversione intelligente della frequenza, detta anche pompa elettrica, è composta principalmente da quattro parti: motore, pompa, tenuta e centralina di controllo. Il motore è un motore incapsulato con rotore a magneti permanenti e l'unità è gestita da uno speciale convertitore di frequenza (inverter).
La pompa è isolata dal motore tramite un manicotto di protezione; la tenuta fissa è provvista di un anello di tenuta in gomma a forma di 'O' per la tenuta statica. Questa serie di pompe elettriche è leggera, semplice e di facile installazione. È una pompa elettrica per uso domestico ad alta efficienza energetica, utilizzata per il ricircolo del fluido termovettore nell'impianto di riscaldamento a pavimento e in applicazioni analoghe.
Significato della sigla (modello pompa)
Esempio: 25 4 130.
25 = diametro nominale di aspirazione e bocche di mandata pari a 25 mm.
4 = prevalenza massima 4 m (prevalenza a portata di 0 m³/h).
130 = lunghezza tra i raccordi.
Condizioni di utilizzo
Temperatura del liquido (temperatura ambiente max. 25°C): da 2°C a 110°C.
Temperatura del liquido (temperatura ambiente max. 40°C): da 2°C a 95°C.
Pressione massima dell'impianto: 10 bar. Classe di isolamento: F. Tensione nominale: 230V, 50/60Hz. Grado di protezione: IP44.
Nota: la temperatura ambiente compresa tra 30°C e 40°C richiede una riduzione proporzionale della temperatura media massima. Inoltre, per prevenire la formazione di condensa all'interno della scatola di controllo o del motore, occorre assicurarsi che la temperatura del fluido pompato sia sempre superiore alla temperatura ambiente.
Installazione

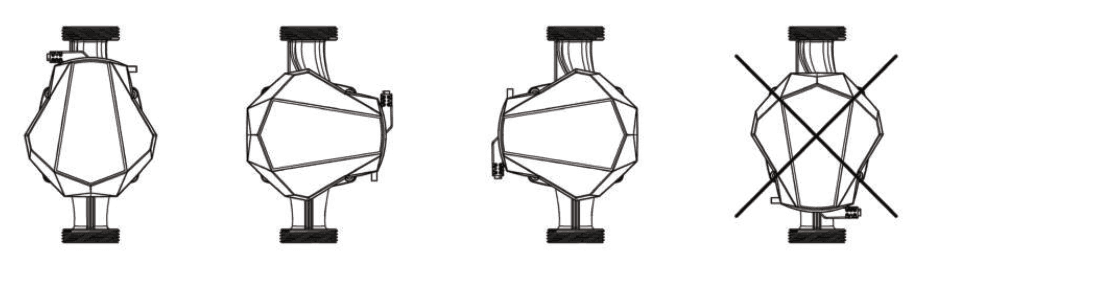

L'albero del motore deve essere parallelo al piano orizzontale quando la pompa è installata.
Non far funzionare la pompa senza acqua.
Prima di installare la pompa, assicurarsi che l'impianto di tubazioni sia in buono stato e pulito: sporcizia e altre impurità possono danneggiare la pompa. La pompa deve essere installata in un luogo dove sia facile da manutenere e sostituire.
Segnale di comando PWM
La pompa è predisposta per il comando tramite segnale PWM. Frequenza di ingresso PWM: 100 - 5000 Hz (200 Hz in condizioni normali). Tensione di ingresso di livello alto UiH: 4 - 24V; tensione di ingresso di livello basso UiL: <1V. Corrente di ingresso di livello alto: 3 mA - 30 mA. Intervallo regolabile PWM: 0 - 100%.
Frequenza del segnale di feedback PWM: 75 (±3) Hz. Intervallo di feedback PWM: 0 - 100%.
Cablaggio del segnale: il filo marrone della linea di segnale PWM è collegato al morsetto SGND (massa) della scheda di controllo, il filo blu è collegato al morsetto IN (ingresso) e il filo nero è collegato a OUT (uscita).
Schema di cablaggio
Modelli 25-8-130 e 25-8-180: cablaggio 3 x 0,5 mm². Filo nero (segnale di feedback), filo marrone (segnale di riferimento), filo blu (segnale di ingresso).
Modello 25-12-180: cablaggio 2 x 0,5 mm². Filo nero (morsetto di segnale), filo blu (morsetto comune).
Gamma modelli
25-8-130 (cod. 403.05.54): attacchi 1½", prevalenza max 4/6/8, portata max 4,5 m³/h, potenza 5~80 W.
25-8-180 (cod. 403.06.54): attacchi 1½", prevalenza max 5, portata max 5 m³/h, potenza 5~80 W.
25-12-180 (cod. 403.07.54): attacchi 1½", prevalenza max 4,5/6,5/8,5, portata max 12,5 m³/h, potenza 18~350 W.

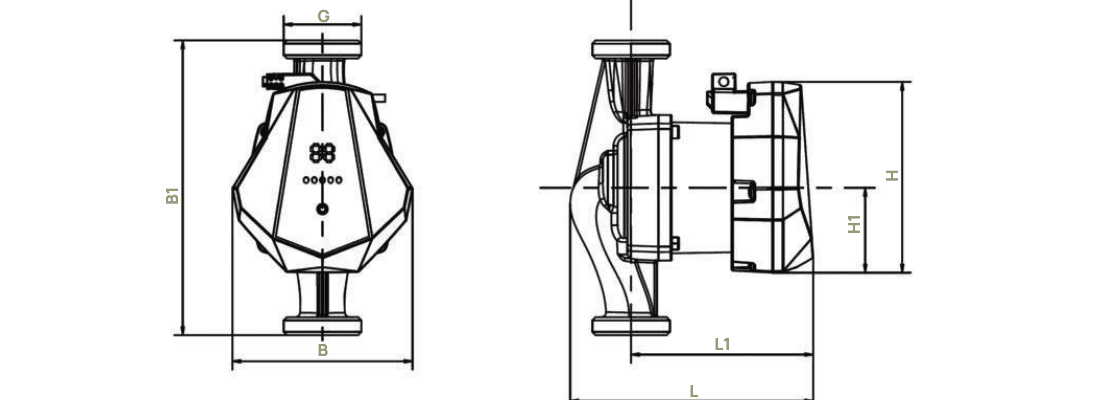

Dimensioni pompa (mm)
25-8-130 / 25-8-180: B 110, B1 130, H 116,5, H1 52, L 149, L1 111,5, attacco G 1½".
25-12-180: B 148,5, B1 180, H 157, H1 66,7, L 208, L1 155,5, attacco G 1½".
Schemi e immagini
Dati tecnici
- Codici prodotto
- 403.05.54 / 403.06.54 / 403.07.54
- Modelli
- 25-8-130 / 25-8-180 / 25-12-180
- Attacchi
- 1½" (DN 25 mm)
- Prevalenza massima
- fino a 12,5 m (secondo modello)
- Portata massima
- fino a 12,5 m³/h (secondo modello)
- Potenza
- 5~80 W (25-8) / 18~350 W (25-12-180)
- Temperatura del liquido
- da 2°C a 110°C (amb. max 25°C); da 2°C a 95°C (amb. max 40°C)
- Pressione massima dell'impianto
- 10 bar
- Alimentazione
- 230V, 50/60Hz
- Grado di protezione
- IP44
- Classe di isolamento
- F
- Segnale di comando
- PWM 100-5000 Hz (200 Hz nominale)
