Scambiatore di calore in lastre 4-12 kW
Lo scambiatore di calore a piastre per riscaldamento e raffrescamento trasferisce calore tra due fluidi separando la temperatura delle superfici ed è utilizzato in sistemi come il riscaldamento oppure il raffrescamento a pavimento, pareti e soffitto, in applicazioni industriali oppure di climatizzazione.
• I fluidi circolano attraverso tubi oppure piastre, mentre il calore si trasferisce per conducibilità termica.
• Le apparecchiature sono realizzate in materiali con elevata conducibilità termica per garantire un trasferimento termico efficiente.
• Permette il risparmio di energia e il mantenimento di una temperatura costante, migliorando il comfort termico.
Descrizione e codici
Scambiatore di calore in lastre 4-12 kW — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 1007.45.47 | Scambiatore di calore in lastre 4-12 kw | 1 pz |
Documentazione tecnica
Scheda tecnica
Scambiatore di calore a piastre da 4-12 kW per il trasferimento termico tra due fluidi. Utilizzato negli impianti di riscaldamento e raffrescamento a pavimento, parete e soffitto, oltre che in applicazioni industriali e di climatizzazione.
Descrizione
Gli scambiatori di calore per riscaldamento e raffrescamento trasferiscono il calore tra due fluidi per separare la temperatura delle superfici. Vengono impiegati in impianti come il riscaldamento o il raffrescamento a pavimento, parete e soffitto, in applicazioni industriali o di climatizzazione.
I fluidi circolano attraverso tubi o piastre e il calore viene trasferito per conduttività termica.
Le apparecchiature sono realizzate con materiali ad elevata conduttività termica per garantire un trasferimento di calore efficiente.
Consente il risparmio energetico e il mantenimento di una temperatura costante, migliorando il comfort termico.
Caratteristiche costruttive

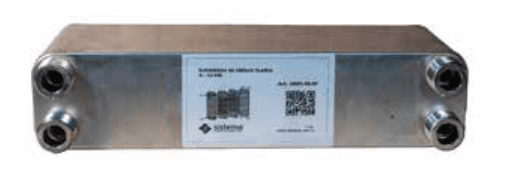

Modello: Scambiatore di calore a piastre 4-12 kW.
Numero di piastre: 50.
Piastra frontale/posteriore, piastra centrale e raccordi in acciaio inossidabile 304.
Materiale di brasatura: rame 99,9%.
Raccordi F1-F3 / F4-F2 filettati G 3/4".
Schemi e immagini
Dati tecnici
- Codice prodotto
- 1007.45.47
- Modello
- Scambiatore di calore a piastre 4-12 kW
- Numero di piastre
- 50
- Superficie di scambio termico
- 0,023 m²
- Pressione di esercizio
- 1,0 Pa
- Temperatura di esercizio
- -190 °C / +225 °C
- Raccordi
- F1-F3 / F4-F2 G 3/4"
- Materiale piastra frontale/posteriore
- Acciaio inossidabile 304
- Materiale piastra centrale
- Acciaio inossidabile 304
- Materiale raccordi
- Acciaio inossidabile 304
- Materiale di brasatura
- Rame 99,9%

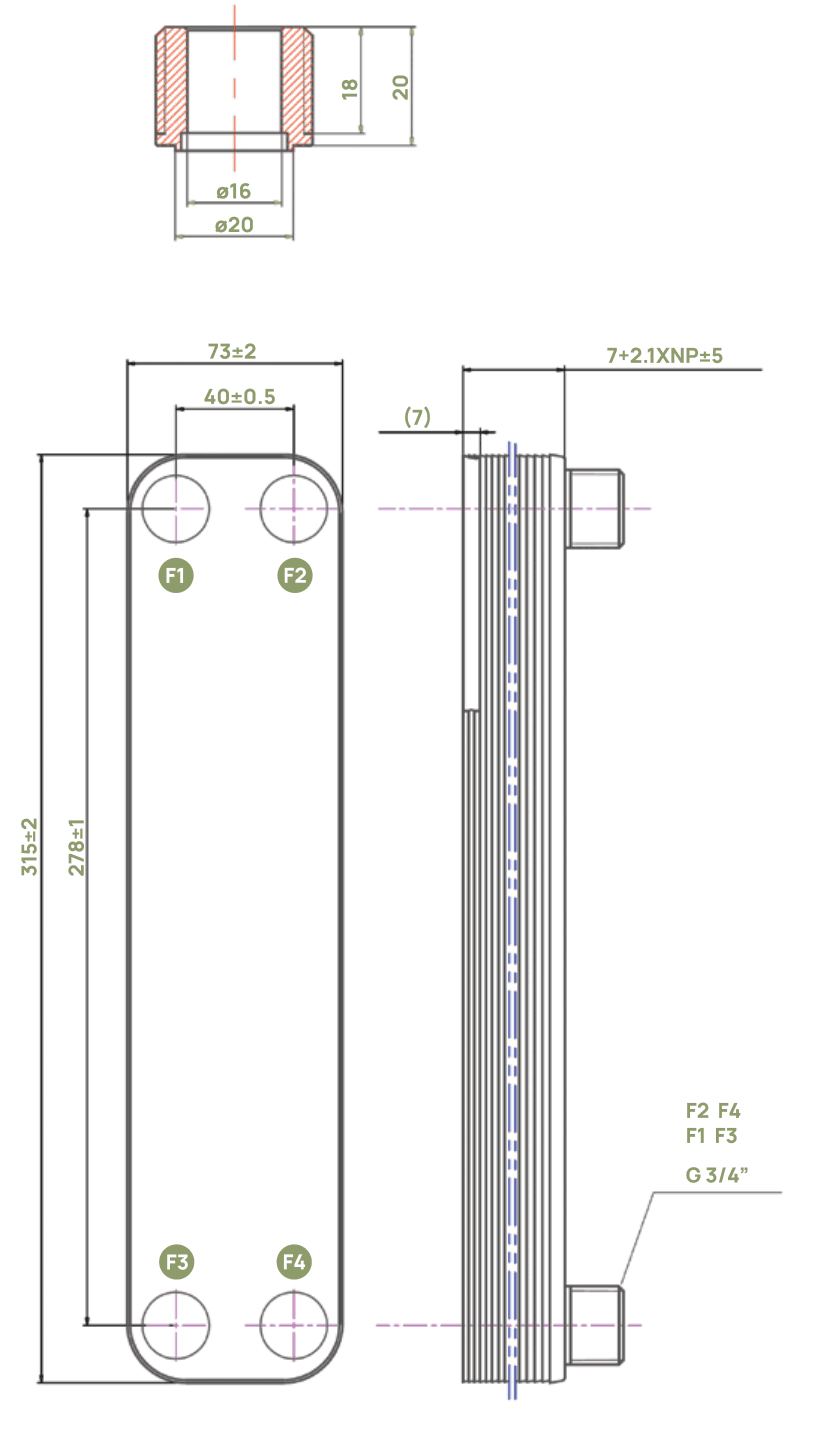

- Dimensioni (L x H)
- 73 mm x 315 mm
- Interasse raccordi
- 40 mm (largh.) x 278 mm (alt.)
- Diametro raccordo
- ø16 / ø20 mm
- Tolleranze dimensionali
- 0,5~3: - / >3~6: ±0,5 / >6~30: ±1 / >30~120: ±1,5 / >120~400: ±2,5 / >400~1000: ±4
