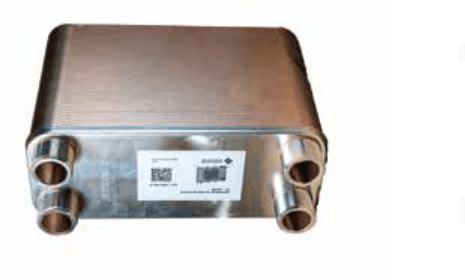

Scambiatore di calore in lastre 14 -18 kW

Lo scambiatore di calore a piastre per riscaldamento e raffrescamento trasferisce calore tra due fluidi separando la temperatura delle superfici ed è utilizzato in sistemi come il riscaldamento oppure il raffrescamento a pavimento, pareti e soffitto, in applicazioni industriali oppure di climatizzazione.

• I fluidi circolano attraverso tubi oppure piastre, mentre il calore si trasferisce per conducibilità termica.
• Le apparecchiature sono realizzate in materiali con elevata conducibilità termica per garantire un trasferimento termico efficiente.
• Permette il risparmio di energia e il mantenimento di una temperatura costante, migliorando il comfort termico.

Richiedi un preventivo +39 344 7449417

Descrizione e codici

Scambiatore di calore in lastre 14 -18 kW — specifiche e riferimenti di ordinazione.

Codice	Descrizione	Imballo
1007.46.47	Scambiatore di calore in lastre 14 – 18 kw	1 pz

Documentazione tecnica

Scheda tecnica

Scambiatore di calore a piastre 14-18 kW (COD 1007.46.47), composto da 80 piastre, destinato al trasferimento di calore tra due fluidi negli impianti di riscaldamento e raffrescamento. Realizzato in acciaio inox 304 con brasatura in rame, garantisce un trasferimento termico efficiente in ambito residenziale, industriale e di climatizzazione.

Descrizione

Gli scambiatori di calore a piastre per riscaldamento e raffrescamento trasferiscono il calore tra due fluidi separando la temperatura delle superfici. Sono impiegati in sistemi quali il riscaldamento o il raffrescamento a pavimento, a parete e a soffitto, nelle applicazioni industriali e nella climatizzazione.

I fluidi circolano attraverso i tubi o le piastre e il calore viene trasferito per conduttività termica.

Le apparecchiature sono realizzate con materiali ad elevata conduttività termica per assicurare un trasferimento termico efficiente.

Consentono il risparmio energetico e il mantenimento di una temperatura costante, migliorando il comfort termico.

Caratteristiche tecniche

Superficie di scambio termico: 0,035 m².

Pressione di esercizio: 3,0 MPa.

Temperatura di esercizio: da -190 °C a +225 °C.

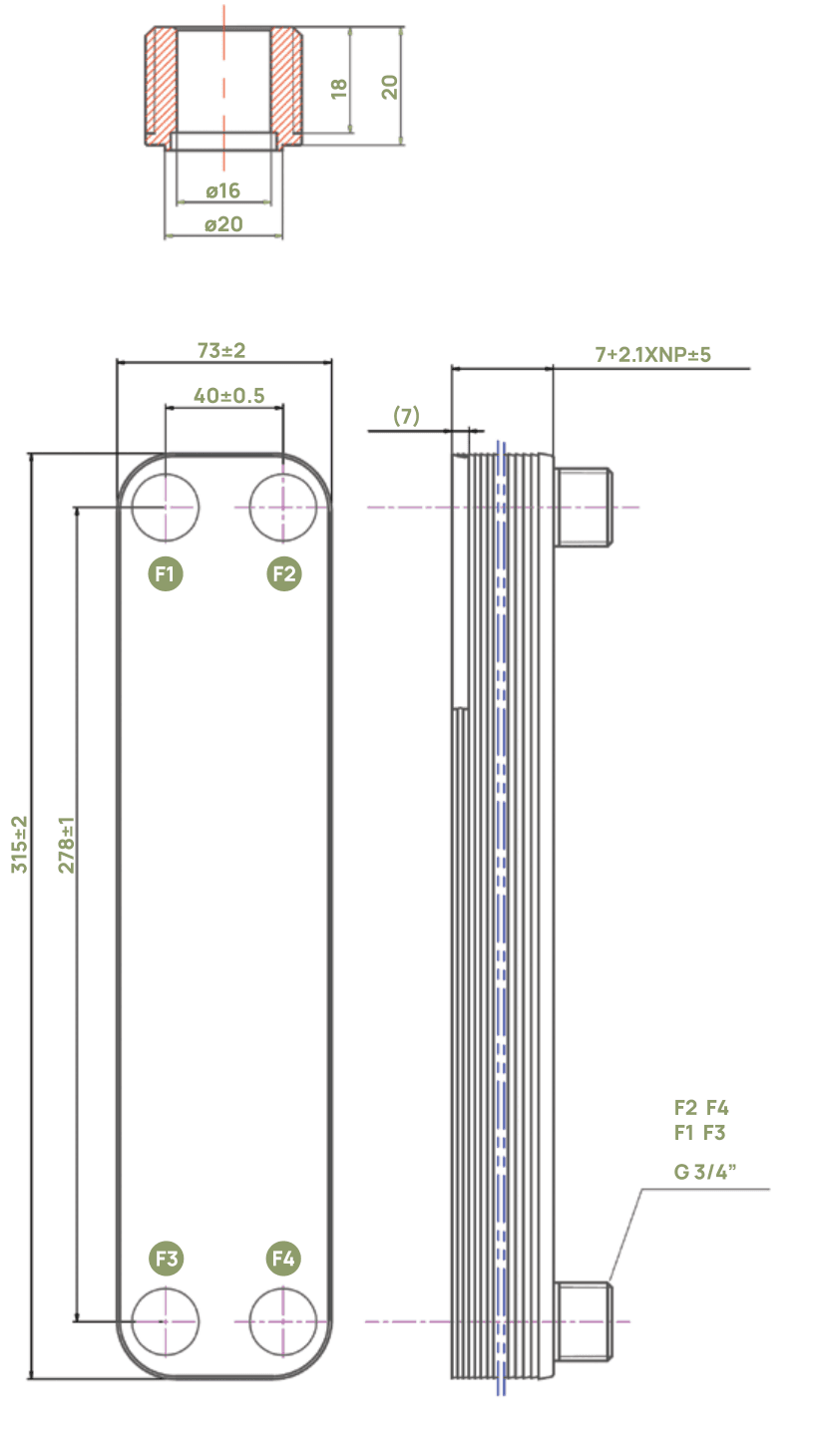

Raccordi: F1 - F3 / F4 - F2, filettatura G3/4".

Numero di piastre: 80.

Materiali

Piastra frontale/posteriore: acciaio inox 304.

Piastra centrale: acciaio inox 304.

Raccordi: acciaio inox 304.

Materiale di brasatura: rame 99,9%.

Tolleranze dimensionali

Le tolleranze applicate variano in funzione della dimensione nominale: da 0,5 a 3 mm nessuna tolleranza indicata; oltre 3 fino a 6 mm ±0,5; oltre 6 fino a 30 mm ±1; oltre 30 fino a 120 mm ±1,5; oltre 120 fino a 400 mm ±2,5; oltre 400 fino a 1000 mm ±4.
