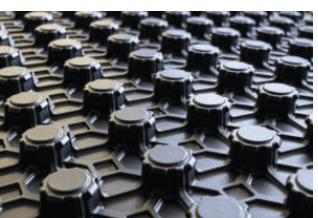

Pannello bugnato termoformato
È un pannello isolante per i sistemi di riscaldamento e raffrescamento a pavimento, realizzato in polistirene
espanso sinterizzato, a celle chiuse, insieme a un rivestimento in polistirene laminato termoformato HIPS 600 µm; il pannello
è marcato CE ed è adatto ai sistemi radianti di riscaldamento e raffrescamento secondo le norme UNI EN 1264
Descrizione e codici
Pannello bugnato termoformato — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Dimensioni | Imballo |
|---|---|---|---|
| 101.01.02 | Pannello bugnato termoformato 11 | 710x1200x11 mm | 13,44 m2 |
| 101.02.102 | Pannello bugnato termoformato 20 | 710x1200x20 mm | 14,50 m2 |
| 101.03.102 | Pannello bugnato termoformato 30 | 710x1200x30 mm | 11,05 m2 |
Documentazione tecnica
Scheda tecnica
Il Pannello a bugne termoformato da 11 mm è una lastra in polistirene espanso (EPS 150) termoformata con bugne (nuts), rivestita da una pellicola nera in PS da 600 micron, destinata alla posa dei tubi negli impianti di riscaldamento a pavimento.
Descrizione
Lastra in polistirene espanso con bugne (EPS 150) termoformata da 11 mm, rivestita con pellicola nera (PS 600 micron). Le bugne fungono da guida e fissaggio per i tubi del riscaldamento a pavimento, garantendo un passo di posa regolare.
Caratteristiche tecniche
Dimensione lastra 1200 x 710 mm, con superficie utile totale di 0,85 m². Spessore totale della lastra con bugne e pellicola pari a 11 mm.
Passo tubo 31 mm e diametro condotto 50 mm. Conducibilità termica 0,028 W/mK e resistenza termica 0,39 m²K/W.
Reazione al fuoco in Euroclasse E (secondo EN 13501-1), carico massimo 5000 kg e stabilità termica fino a 70 °C.
Norme di riferimento
I valori relativi all'assorbimento d'acqua, alla deformazione in condizioni di carico a compressione e temperatura, alla stabilità dimensionale in condizioni normali di temperatura e umidità, alla determinazione del comportamento a compressione e a flessione sono conformi a: SR EN 12087:2013; SR EN 1605:2013; SR EN 1603:2013; SR EN 826:2013; SR EN 12089:2013.
Confezione
Confezione da 23 lastre per scatola di cartone, pari a 19,5 m². Dimensioni dell'imballo (bancale) 1270 mm x 780 mm x 540 mm.
Avvertenze e conservazione
Il trasporto deve essere effettuato con mezzi coperti, senza ancorare l'imballo con cinghie per non danneggiarlo.
Non è consigliato trasportare le lastre imballate insieme a sostanze infiammabili.
Evitare lo stoccaggio in ambienti con umidità elevata, ad alte temperature e l'esposizione ai raggi solari.
Schemi e immagini
Dati tecnici
- Codice
- 101.01.02
- Dimensione lastra
- L: 1200 mm, l: 710 mm
- Superficie utile totale
- 0,85 m²
- Spessore totale (lastra con bugne e pellicola)
- 11 mm
- Passo tubo
- 31 mm
- Diametro condotto
- 50 mm
- Conducibilità termica
- 0,028 W/mK
- Resistenza termica
- 0,39 m²K/W
- Reazione al fuoco
- Euroclasse E (EN 13501-1)
- Carico massimo
- 5000 kg
- Stabilità termica
- 70 °C
- Superficie/Confezione
- 23 lastre/scatola di cartone
- Superficie per confezione
- 19,5 m²
- Dimensione imballo
- 1270 mm x 780 mm x 540 mm
- Materiale
- Polistirene espanso EPS 150 con pellicola PS 600 micron
