Multibox RTL
Le scatole tipo RTL con limitazione della temperatura di ritorno si utilizzano dove è necessario limitare al massimo la temperatura della superficie riscaldante, ad esempio nel caso di sistemi di riscaldamento misti: riscaldamento a pavimento e riscaldamento con radiatori.
Descrizione e codici
Multibox RTL — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 401.07.38 | Multibox RTL | 1 pz |
| 401.08.38 | Multibox RTL, con 2 estremità termostatice | 1 pz |
Documentazione tecnica
Scheda tecnica
La cassetta RTL con limitazione di temperatura sul ritorno (con una testa termostatica tipo RTL) è un dispositivo da incasso a parete che limita la temperatura massima della superficie riscaldante, proteggendo l'impianto di riscaldamento a pavimento dal sovrariscaldamento. Codice prodotto: 401.07.38.
Caratteristiche tecniche
La valvola limitatrice di ritorno è un regolatore proporzionale, privo di alimentazione esterna. La testa termostatica contiene un sensore a liquido/solido che reagisce alla temperatura del fluido di lavoro.
L'insieme ha la funzione di proteggere dal sovrariscaldamento il sistema di riscaldamento a pavimento ed è in grado di regolare la temperatura nell'intervallo 0 - 50 °C.
Opzionalmente offre la possibilità di bloccare la regolazione di temperatura sia al valore superiore che a quello inferiore. Il collegamento ai tubi di riscaldamento avviene tramite raccordo G3/4". Profondità: 57 mm. Colore: bianco.
Campo di applicazione
Le cassette tipo RTL con limitazione di temperatura sul ritorno si utilizzano dove è necessaria una limitazione massima della temperatura della superficie riscaldante, ad esempio nei sistemi di riscaldamento combinati - riscaldamento a pavimento e riscaldamento con radiatori.
Varianti costruttive
Con la testa termostatica RTL nascosta (coperchio pieno).
Con la testa termostatica RTL a vista (coperchio con foro).
Composizione della fornitura
Cassetta in plastica da incasso a parete, regolabile in profondità.
Mascherina con coperchio, regolabile angolarmente.
Staffe di fissaggio - 2 pezzi.
Armatura con valvola RTL.
Sfiato manuale.
Corrispondenza delle graduazioni sulla testa termostatica con la temperatura del fluido di lavoro
0 = 0 °C
1 = 10 °C
2 = 20 °C
3 = 30 °C
4 = 40 °C
5 = 50 °C
Raccomandazioni d'uso e di installazione
Rispettare i sensi di flusso indicati sull'armatura RTL.
L'insieme va montato sul tubo di ritorno, all'uscita del circuito di ritorno del riscaldamento a pavimento.
La cassetta va installata con il punto di apertura del coperchio rivolto verso il basso.
La temperatura della superficie riscaldante può essere regolata ruotando la testa termostatica.
In caso di massetti appena gettati, rispettare i tempi e le temperature di essiccazione raccomandati dal produttore del massetto.
Temperatura massima ammissibile nel circuito a pavimento: 55 °C.
In caso di utilizzo di piastrelle ceramiche, la temperatura massima di superficie non deve superare 33 - 35 °C; in questo caso occorre prestare particolare attenzione ai giunti di dilatazione tra gli elementi ceramici.
Il montaggio della cassetta va eseguito in modo che il suo lato inferiore si trovi ad almeno 30 cm sopra il pavimento finito; tenere conto anche dello spessore dello strato ceramico.

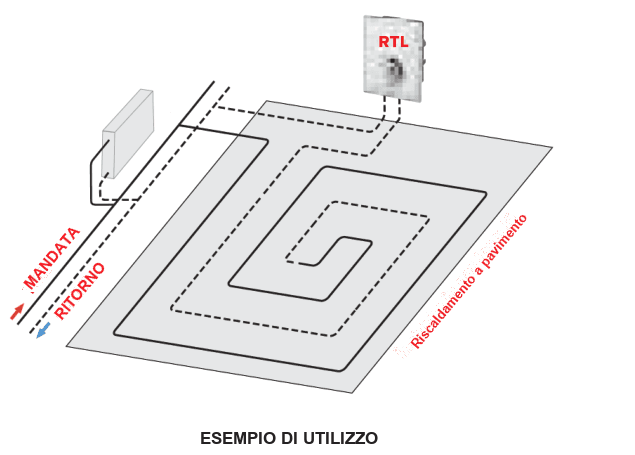

Schemi e immagini
Dati tecnici
- Codice
- 401.07.38
- Pressione statica massima
- 10 bar
- Temperatura massima del fluido termovettore
- 120 °C
- Pressione differenziale massima
- 0,1 MPa
- Intervallo di regolazione della temperatura
- 0 - 50 °C
- Temperatura massima ammissibile nel circuito a pavimento
- 55 °C
- Attacco ai tubi di riscaldamento
- raccordo G3/4"
- Profondità
- 57 mm
- Colore
- bianco
- Quote di ingombro L / l / A / B
- 131 / 180 / 363 / 50 mm
- Quote di ingombro H / H1 / L1 / l1
- 60 / 10 / 175 / 220 mm
