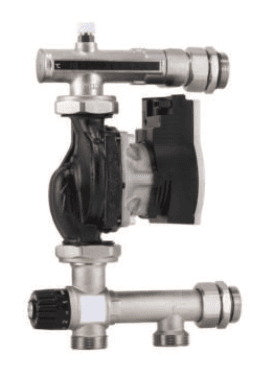

Kit regolazione temperatura con 3 vie, con pompa 25-80 classe A

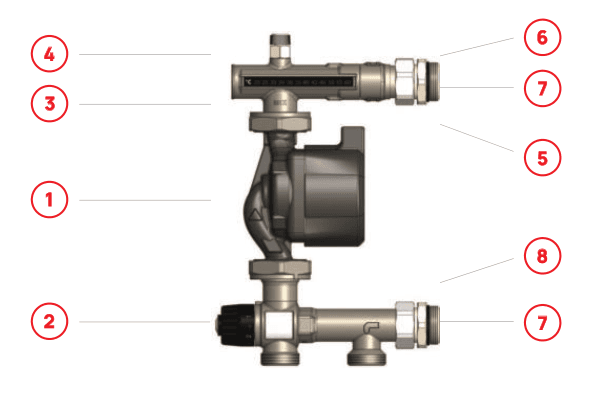

Il kit di miscelazione è composto da una valvola miscelatrice termostatica (2), una linea di mandata comprendente pompa (1), raccordo per il supporto strumenti (3), sfiato manuale (4), termometro a cristalli liquidi (5), raccordo di sfasamento (6) e raccordo per il collettore secondario (7), e una linea di ritorno comprendente il raccordo per il collettore secondario (7) e il tee integrato nella valvola (8).

La valvola miscelatrice termostatica e il raccordo per il supporto strumenti, dotati di sfiato manuale e termometri, sono concepiti come struttura monoblocco. L'installazione risulta quindi immediata e i possibili punti di perdita sono ridotti al minimo.

Reversibilità. Grazie alla presenza di un termometro anche sul lato posteriore, il gruppo può essere facilmente invertito da destra a sinistra mediante rotazione completa, consentendo di fissare un collettore di distribuzione sul lato desiderato.

Flessibilità di installazione. Il gruppo può essere montato a parete, in una cassetta o a incasso.

Dispositivo anti-manomissione. Il dispositivo, collocato all'interno della manopola della valvola miscelatrice, previene variazioni indesiderate della regolazione. Allentando leggermente la vite della manopola il dispositivo viene disattivato per consentire la taratura della valvola; riavvitando la vite viene ripristinato.

Raccordi rapidi. I raccordi forniti sono dotati di guarnizione O-ring e guarnizione piatta per facilitare l'installazione, evitando l'uso di altri sistemi di tenuta come canapa o nastro di teflon.

Raccordo per il supporto strumenti. Dotato di sfiato manuale e doppio termometro LCD (lato anteriore e posteriore) per verificare la temperatura dell'acqua miscelata fornita all'impianto. Il raccordo di sfasamento sulla mandata consente di installare il gruppo in posizione perfettamente verticale e di accoppiarlo a collettori con distanze diverse tra gli assi.

Connessione filettata M4. Predisposta per il collegamento di un termostato di sicurezza opzionale.

Installazione compatta. L'interasse di 75 mm sul lato primario, l'interasse regolabile tra 200 e 211 mm per il collettore secondario e la pompa da 130 mm rendono l'installazione molto compatta.

Gamma di pompe. I gruppi sono disponibili con tre diversi modelli di pompa. Per l'utilizzo di altri modelli e/o produttori si raccomanda di contattarci per verifica.

Guarnizioni piatte. I diversi componenti dei gruppi sono collegati tra loro tramite raccordi di tenuta piatti, facilitando l'installazione ed evitando l'uso di canapa o altri materiali di tenuta.

Raccordi per il collettore secondario. I gruppi sono già completi di raccordi a vite per le connessioni principali del collettore secondario. Le viti sono fornite non serrate per facilitare la rotazione della pompa in fase di installazione: serrare completamente le viti prima di installare il gruppo.

Le opzioni di montaggio del gruppo sono: installazione a parete, installazione a incasso e installazione in cassetta.

Il gruppo può essere collegato direttamente a una fonte di calore se quest'ultima non è dotata di pompa. Se invece la fonte di calore è dotata di pompa, tra la fonte di calore e il gruppo deve essere posto un separatore idraulico per evitare influenze reciproche tra le pompe. Il gruppo può essere installato a valle di un serbatoio d'acqua inerziale, che svolge la funzione di separatore idraulico.

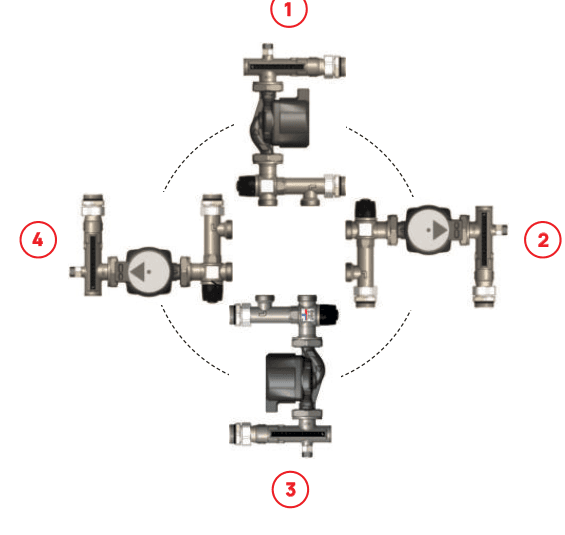

Posizione del gruppo. Il gruppo può essere installato in una delle modalità illustrate, con l'asse di rotazione della pompa sempre orizzontale. Posizione 1: consigliata. Posizione 2: consentita solo se il collettore secondario collegato direttamente al gruppo non è dotato di misuratori di portata o è collocato in posizione remota. Posizione 3: consentita, ma lo sfiato manuale non è più utilizzabile perché non collocato con la testa verso il basso. Posizione 4: vedere la posizione numero 2. In ogni caso occorre utilizzare supporti adeguati per fissare il gruppo.

Reversibilità del gruppo. Il gruppo, così come presentato, consente il fissaggio diretto di un collettore di distribuzione secondario sul lato destro. Grazie al termometro LCD presente anche sul lato posteriore, il gruppo può essere ruotato completamente per fissare un collettore di distribuzione sul lato sinistro. Serrare completamente i dadi prima di procedere con l'installazione.

Regolazione della valvola miscelatrice termostatica. La valvola miscelatrice termostatica mantiene costante la temperatura dell'acqua fornita all'impianto. La regolazione del punto fisso avviene tramite un sensore termostatico che si muove grazie all'espansione della cera al suo interno. Il sensore integrato nella valvola è più preciso e affidabile delle valvole termostatiche con capillare esterno. La manopola è dotata di un meccanismo anti-manomissione che rende difficile la rotazione, evitando modifiche indesiderate delle impostazioni; il meccanismo può essere liberato con un cacciavite allentando leggermente la vite di bloccaggio.

Prima accensione dell'impianto. Il valore della temperatura del punto fisso può essere impostato con la manopola prima dell'installazione del gruppo oppure, dopo l'installazione, esclusivamente a IMPIANTO FREDDO. La scala graduata della manopola corrisponde ai valori di temperatura riportati in tabella (20 °C - 55 °C; posizioni MIN, 1, 2, 3, 4, 5, MAX corrispondenti a 20, 28, 35, 41, 47, 51, 55 °C).

Procedura: 1) con un cacciavite allentare leggermente la vite di bloccaggio tenendo la manopola con la mano; 2) impostare un valore dell'acqua miscelata leggermente inferiore alla temperatura di progetto, attivare il generatore e attendere che raggiunga la temperatura di lavoro, quindi attivare la pompa del gruppo e attendere che la temperatura dell'acqua miscelata si stabilizzi, leggendo il valore sul termometro di mandata; 3) ruotare in senso antiorario la manopola passo dopo passo per aumentare la temperatura, attendendo ogni volta la stabilizzazione, fino a raggiungere la temperatura di progetto; 4) al raggiungimento della temperatura desiderata, serrare la vite di bloccaggio in senso orario tenendo la manopola con la mano.

Regolazioni successive. Caso 1 (temperatura inferiore a quella corrente): lasciare raffreddare l'impianto fino a ottenere una temperatura di ritorno inferiore alla nuova impostazione della valvola, quindi seguire i punti 1, 2, 3 e 4. Caso 2 (temperatura superiore a quella corrente): la regolazione può essere effettuata sia a impianto in funzione sia a impianto freddo, seguendo i punti 1, 2, 3 e 4.

Kit di miscelazione con connettori filettati G1 M. Interasse di connessione sul lato primario di 75 mm; interasse di connessione verso il collettore secondario regolabile tra 200 e 211 mm.

Il gruppo è composto da: valvola miscelatrice termostatica in ottone con sensore a cera, intervallo di regolazione della temperatura 20 °C - 55 °C; supporto e adattatore di montaggio in ottone; termometri a cristalli liquidi con scala di temperatura 20 °C - 60 °C.

Alimentazione a 230 V (50-60 Hz). Intervallo di temperatura di esercizio 5 °C - 90 °C. Pressione massima di esercizio 10 bar.
