Collettore per gruppi di pompaggio

Il collettore complanare consente di distribuire il fluido termico proveniente da un generatore (circuito primario). I circuiti di mandata e di ritorno dell'utenza (rispettivamente la zona rossa e la zona blu del circuito secondario) sono separati tra loro da una parete sinusoidale verticale. Questa forma permette di ottenere ampi spazi di aspirazione e di reimmissione, evitando i disturbi tra le pompe dei circuiti secondari. Inoltre, la parete verticale garantisce ampie zone di passaggio tra le diverse aree, riducendo l'influenza sulle perdite di carico.

Questo collettore viene generalmente installato a valle di un separatore idraulico (bottiglia di equalizzazione) per evitare l'influenza della pompa primaria sulle pompe secondarie e viceversa.

L'installazione di ogni componente idraulico deve essere eseguita da personale qualificato: questi dispositivi sono destinati al trasporto di fluido a temperature e pressioni che potrebbero costituire un pericolo per le persone e per le cose.

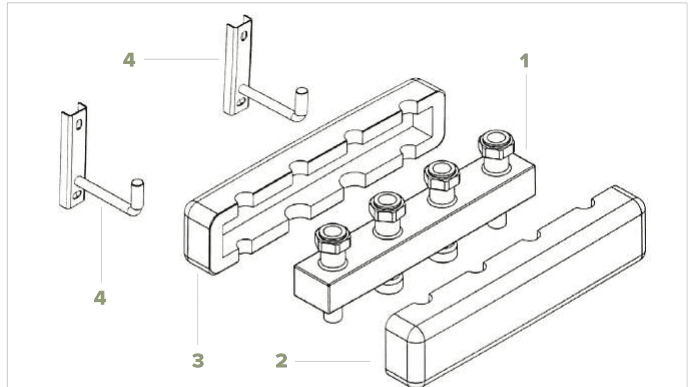

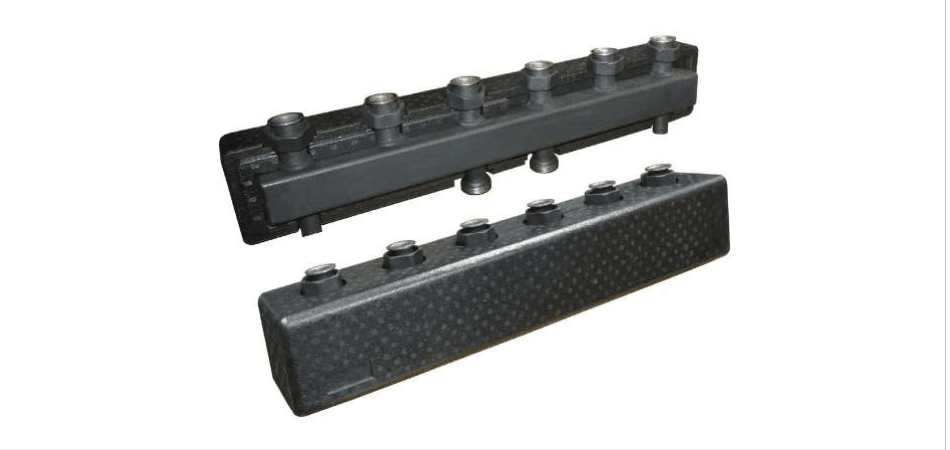

Il collettore di distribuzione è composto dalle parti indicate in figura:

1 - Collettore

2 - Isolamento frontale (anteriore)

3 - Isolamento posteriore

4 - Supporti (staffe di fissaggio a parete)

Inserire il collettore, compreso l'isolamento posteriore, nelle staffe fissate a parete. È possibile inserire il collettore senza isolamento, avendo cura di poterlo montare anche successivamente, dopo la posa delle tubazioni.

Portata massima: 3 m³/h.

Temperatura massima di esercizio: 110 °C.

Pressione massima di esercizio: 4 bar.

Raccordi filettati conformi alla norma ISO 228-1.

Fluidi compatibili: acqua, soluzioni con glicole (max. 30%).

Isolamento in EPP; involucro isolante del corpo in EPP con densità 38 kg/m³.

Conducibilità termica: 0,022 W/mK (a 10 °C).

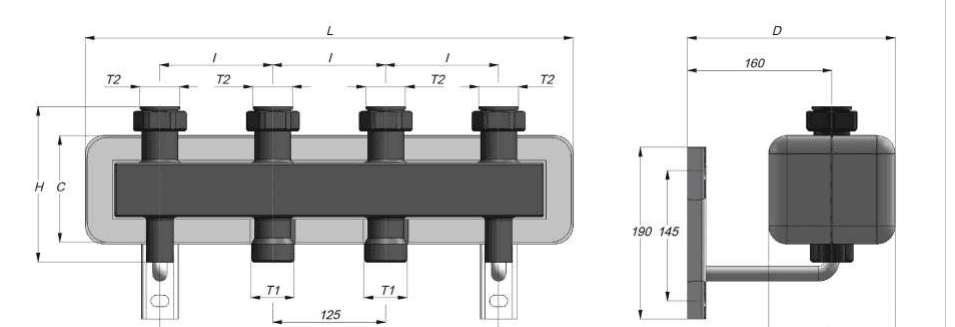

La gamma comprende cinque versioni, differenziate per il numero di zone (da 2 a 6). Tutte condividono attacco primario T1 G 1"1/2 M, attacco secondario T2 G 1"1/2*, potenza 70 kW (ΔT 20 K) e portata 3 m³/h. Dimensioni comuni: H 172 mm, D 238 mm, interasse I 125 mm, C 135 mm, E 156 mm.

406.02.39 – Collettore per gruppi di pompaggio (2 zone): L 540 mm, B 375 mm.

406.03.39 – Collettore per gruppi di pompaggio (3 zone): L 790 mm, B 625 mm.

406.04.39 – Collettore per gruppi di pompaggio (4 zone): L 1040 mm, B 875 mm.

406.05.39 – Collettore per gruppi di pompaggio (5 zone): L 1291 mm, B 1125 mm.

406.06.39 – Collettore per gruppi di pompaggio (6 zone): L 1541 mm, B 1375 mm.

La documentazione riporta il diagramma della perdita di carico mandata-ritorno nella zona più sfavorita del collettore, in funzione della portata Q (m³/h e l/h) e del numero di zone Z del collettore. Le perdite di pressione (DP, espresse in mm e in kPa) aumentano con la portata e con il numero di zone.
