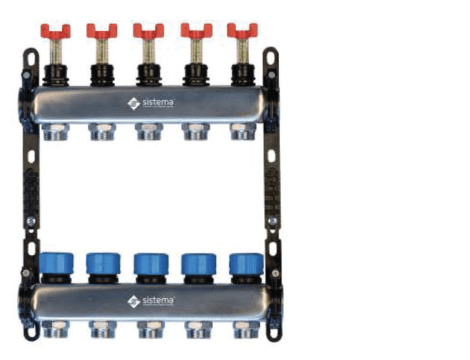

Distributore-collettore metallico, con flussimetri
Materiali utilizzati:
Corpul metallico e racordurile per Eurocon in alama cromata
Componenti plastice in PPS, PA 66 FG 30%
Componenti transparente in PA 12
O’anelli in EPDM/peroxid TIMO 70
Molle in acciaio inoxidabil 304
Temperatura di utilizzo: min. 5°C max 90°C
Pressione di esercizio: 1,5 – 3 bar
Pressione di omologazione: 8 bar per 48 ore

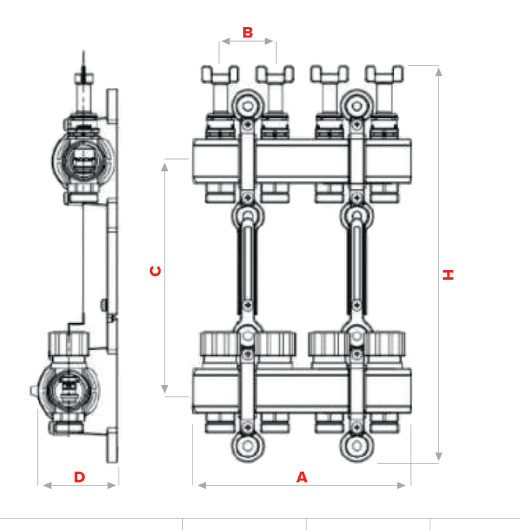

Specifiche tecniche:
Connessione con filetto interno di 1”
Raccordi per Eurocon di 3/4” FE
Flussimetri su barra di mandata 0-5 l/min
Rubinetti termostatabili su barra di ritorno
Descrizione e codici
Distributore-collettore metallico, con flussimetri — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 304.02.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (2 circuiti) | 1 pz |
| 304.03.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (3 circuiti) | 1 pz |
| 304.04.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (4 circuiti) | 1 pz |
| 304.05.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (5 circuiti) | 1 pz |
| 304.06.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (6 circuiti) | 1 pz |
| 304.07.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (7 circuiti) | 1 pz |
| 304.08.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (8 circuiti) | 1 pz |
| 304.09.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (9 circuiti) | 1 pz |
| 304.10.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (10 circuiti) | 1 pz |
| 304.11.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (11 circuiti) | 1 pz |
| 304.12.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (12 circuiti) | 1 pz |
| 304.13.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (13 circuiti) | 1 pz |
| 304.14.00 | Distributore-collettore metallico 1″x3/4″, con flussimetri (14 circuiti) | 1 pz |
Documentazione tecnica
Scheda tecnica
Il distributore per gruppi di pompaggio è un collettore complanare in metallo che ripartisce il fluido termico proveniente dal generatore (circuito primario) verso i circuiti secondari. Le zone di mandata e di ritorno del circuito secondario sono separate da una parete verticale sinusoidale che ottimizza le zone di aspirazione e reimmissione delle pompe.
Descrizione
Il distributore complanare consente di ripartire il fluido termico proveniente da un generatore (circuito primario). I circuiti di mandata e di ritorno dell'utenza (rispettivamente la zona rossa e la zona blu del circuito secondario) sono separati l'uno dall'altro da una parete verticale sinusoidale.
Questa forma permette di ottenere ampi spazi di aspirazione e di reimmissione, evitando le interferenze tra le pompe dei circuiti secondari. Inoltre, la parete verticale consente ampie zone di passaggio tra le diverse aree, riducendo l'influenza sulle perdite di carico.
Questo collettore viene generalmente installato a valle di un separatore idraulico (bottiglia di equalizzazione) per evitare l'influenza reciproca tra la pompa primaria e le pompe secondarie.
Composizione
Il collettore di distribuzione è composto dai seguenti elementi (come illustrato in figura):
1 - Collettore
2 - Isolamento frontale
3 - Isolamento posteriore
4 - Supporti
Installazione e avvertenze
L'installazione di ogni componente idraulico deve essere eseguita da personale qualificato.
I dispositivi sono destinati al trasporto di fluido a temperature e pressioni che potrebbero costituire un pericolo per le persone e le cose.
Schemi e immagini
Dati tecnici
- Tipologia
- Distributore/collettore complanare per gruppi di pompaggio
- Materiale
- Metallo
- Circuito
- Primario (generatore) verso circuiti secondari
- Componenti
- Collettore, isolamento frontale, isolamento posteriore, supporti
- Installazione consigliata
- A valle di un separatore idraulico (bottiglia di equalizzazione)
- Garanzia
- 2 anni
