Descrizione e codici
Scatola metallica SP — specifiche e riferimenti di ordinazione.
| 505.07.44 | Scatola metallica 335x575x110 – SP0 | 1 pz |
| 505.08.44 | Scatola metallica 435x575x110 – SP1 | 1 pz |
| 505.09.44 | Scatola metallica 565x575x110 – SP2 | 1 pz |
| 505.10.44 | Scatola metallica 715x575x110 – SP3 | 1 pz |
| 505.11.44 | Scatola metallica 795x575x110 – SP4 | 1 pz |
| 505.12.44 | Scatola metallica 960x575x110 – SP5 | 1 pz |
Documentazione tecnica
Scheda tecnica
Le cassette metalliche SP sono contenitori a incasso in lamiera per l'alloggiamento dei collettori degli impianti di riscaldamento e raffrescamento a pavimento. Sono disponibili in sette misure (da SP0 a SP6), con altezza e profondità regolabili per adattarsi allo spessore della parete e al numero di derivazioni del collettore.
Descrizione

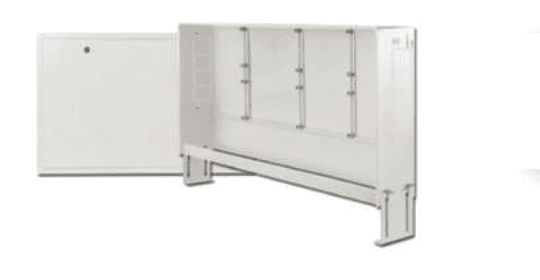

Cassetta metallica a incasso destinata a contenere e proteggere il collettore di distribuzione degli impianti di riscaldamento e raffrescamento a pavimento.
La gamma comprende sette modelli, da SP0 a SP6, differenziati per larghezza in funzione del numero di derivazioni del collettore da alloggiare.
Caratteristiche
Altezza regolabile da 580 a 670 mm per l'adattamento allo spessore del massetto e del pavimento finito.
Profondità regolabile da 110 a 160 mm per l'allineamento al filo della parete.
Struttura in lamiera metallica adatta al montaggio a incasso a parete.

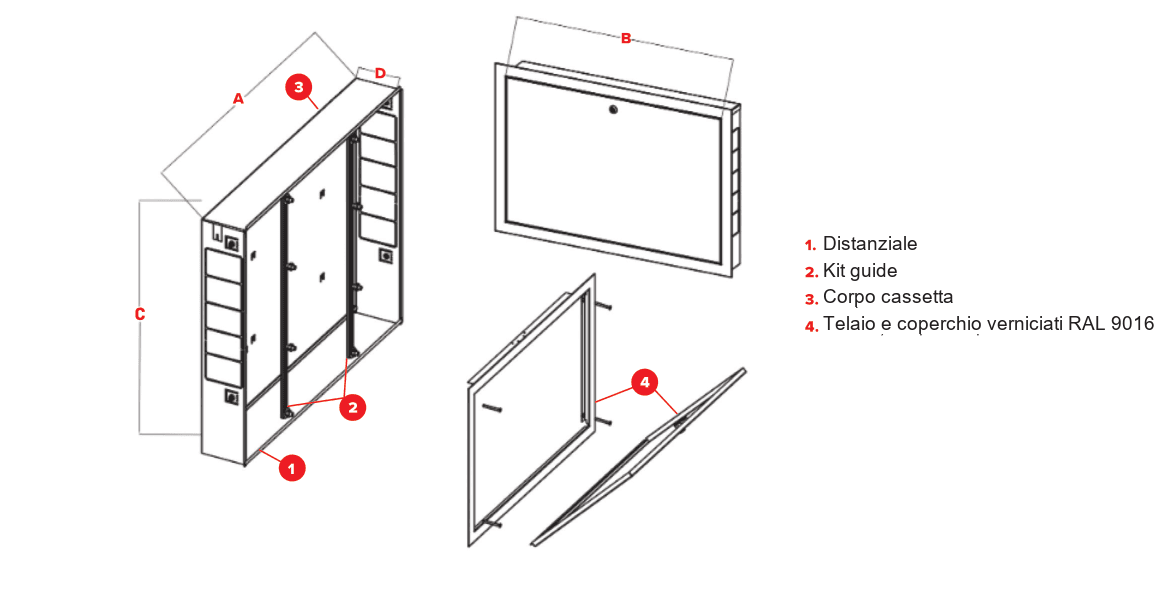

Schemi e immagini
Dati tecnici
- Modelli disponibili
- SP0, SP1, SP2, SP3, SP4, SP5, SP6
- Codice SP0
- 505.07.44 - dimensioni 340x580x110 mm (larghezza utile 295 mm)
- Codice SP1
- 505.08.44 - dimensioni 440x580x110 mm (larghezza utile 395 mm)
- Codice SP2
- 505.09.44 - dimensioni 570x580x110 mm (larghezza utile 525 mm)
- Codice SP3
- 505.10.44 - dimensioni 720x580x110 mm (larghezza utile 675 mm)
- Codice SP4
- 505.11.44 - dimensioni 800x580x110 mm (larghezza utile 755 mm)
- Codice SP5
- 505.12.44 - dimensioni 970x580x110 mm (larghezza utile 925 mm)
- Codice SP6
- 505.13.44 - dimensioni 1145x580x110 mm (larghezza utile 1100 mm)
- Altezza regolabile
- 580 - 670 mm
- Profondità regolabile
- 110 - 160 mm
- Materiale
- Lamiera metallica
- Installazione
- A incasso a parete
