Compensatore idraulico per gruppi di pompaggio
Descrizione e codici
Compensatore idraulico per gruppi di pompaggio — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 404.04.39 | Compensatore idraulico per gruppi di pompaggio | 1 pz |
Documentazione tecnica
Scheda tecnica
Separatore idraulico (bottiglia di equalizzazione) per gruppi di pompaggio, codice 404.04.39. Disaccoppia idraulicamente il circuito primario da quello secondario, equalizzando le pressioni e le portate tra il generatore e i circuiti serviti dalle pompe.
Descrizione
La bottiglia di equalizzazione per gruppi di pompaggio realizza il disaccoppiamento idraulico tra il circuito primario (generatore) e i circuiti secondari (utenze), bilanciando le portate e le pressioni ed evitando interferenze tra le pompe. Il corpo è provvisto di quattro attacchi filettati G 1" 1/2.
Caratteristiche tecniche
Temperatura massima di esercizio: 100°C.
Pressione massima di esercizio: 6 bar.
Attacchi: G 1" 1/2.

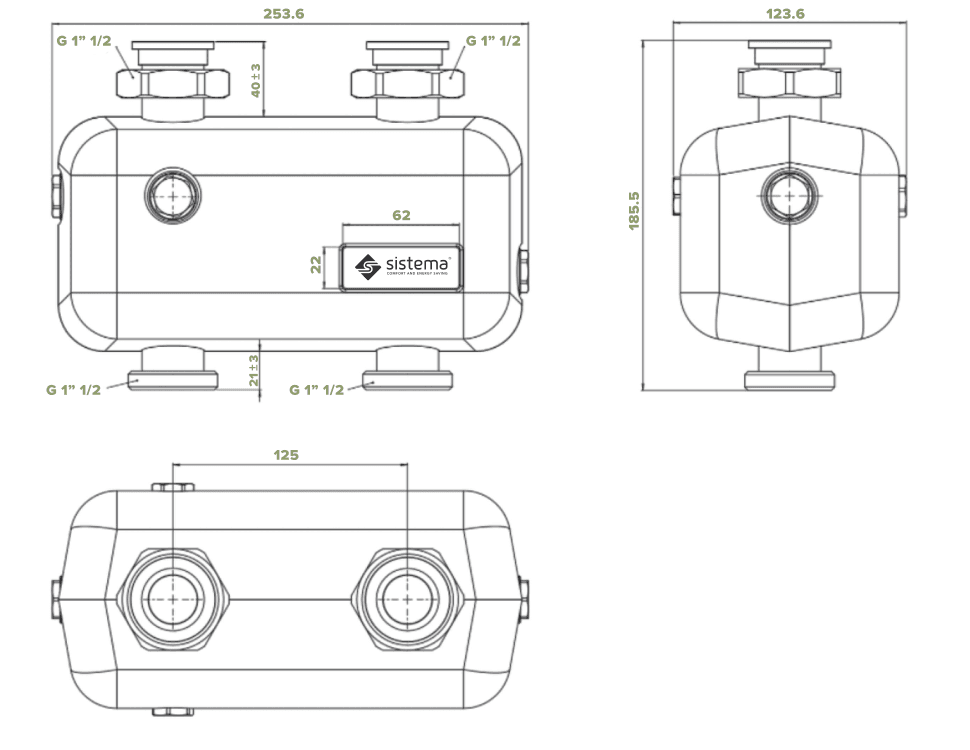

Dimensioni
Lunghezza complessiva: 253,6 mm; larghezza: 123,6 mm; altezza complessiva: 185,5 mm.
Interasse tra gli attacchi: 125 mm.
Sporgenza degli attacchi rispetto al corpo: 40±3 mm (superiori) e 21±3 mm (inferiori).
Riferimenti aggiuntivi indicati sul disegno quotato: 62 mm e 22 mm.
Schemi e immagini
Dati tecnici
- Codice
- 404.04.39
- Temperatura massima di esercizio
- 100°C
- Pressione massima di esercizio
- 6 bar
- Attacchi
- G 1" 1/2
- Lunghezza
- 253,6 mm
- Larghezza
- 123,6 mm
- Altezza
- 185,5 mm
- Interasse attacchi
- 125 mm
