Descrizione e codici
Compensatore idraulico, con isolamento — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 404.01.29 | Compensatore idraulico 2+2, con isolamento | 1 pz |
| 404.02.29 | Compensatore idraulico 2+4, con isolamento | 1 pz |
| 404.03.29 | Compensatore idraulico 2+6, con isolamento | 1 pz |
Documentazione tecnica
Scheda tecnica
Il compensatore idraulico (bottiglia di equalizzazione) con isolamento Sistema Italia è un dispositivo che separa e bilancia idraulicamente il circuito primario di generazione dai circuiti secondari di distribuzione, garantendo portate stabili e disaccoppiando le pompe. È disponibile in tre configurazioni (2+2, 2+4 e 2+6), tutte complete di guscio isolante.
Descrizione
Il compensatore idraulico rende indipendenti le portate del circuito primario da quelle dei circuiti secondari, eliminando le interferenze tra le pompe e assicurando un funzionamento equilibrato dell'impianto.
La gamma comprende tre modelli, identificati dal numero di attacchi: 2+2 con isolamento (COD 404.01.29), 2+4 con isolamento (COD 404.02.29) e 2+6 con isolamento (COD 404.03.29). Ogni modello è fornito con rivestimento isolante integrale.

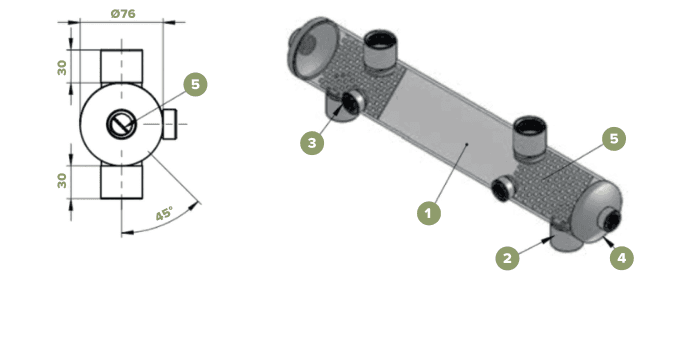

Composizione (modello 2+2 - COD 404.01.29)
1 - Tubo 2"1/2, spessore 3 mm - quantità 1
2 - Raccordo 1"H30 - quantità 4
3 - Raccordo 1/2"H12 - quantità 4
4 - Fondello (base bottiglia) 2"1/2 - quantità 2
5 - Piattina forata Ø6 passo 9 - quantità 2
Composizione (modello 2+4 - COD 404.02.29)
1 - Tubo 2"1/2, spessore 3 mm - quantità 1
2 - Raccordo 1"H30 - quantità 4
3 - Raccordo 1"1/4H30 - quantità 2
4 - Raccordo 1/2"H12 - quantità 4
5 - Fondello (base bottiglia) 2"1/2 - quantità 2
6 - Piattina forata Ø6 passo 9 - quantità 2
Composizione (modello 2+6 - COD 404.03.29)
1 - Tubo 3", spessore 3 mm - quantità 1
2 - Raccordo 1"H30 - quantità 6
3 - Raccordo 1"1/4H30 - quantità 2
4 - Raccordo 1/2"H12 - quantità 4
5 - Fondello (base bottiglia) 2"1/2 - quantità 2
6 - Piattina forata Ø6 passo 9 - quantità 2
Dimensioni

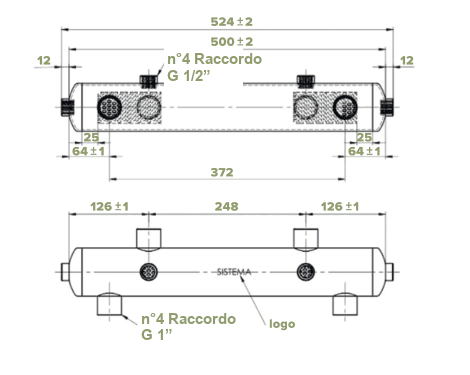

Modello 2+2: lunghezza totale 524±2 mm, interasse tubo 500±2 mm, interasse attacchi centrali 372 mm; attacchi G1/2" (n°4) e G1" (n°4); diametro corpo Ø76 mm.
Modello 2+4: lunghezza totale 632±2 mm, corpo 608±2 mm; attacchi G1/2", G1" e G1"1/4; diametro corpo Ø76 mm.
Modello 2+6: lunghezza totale 880±2 mm, corpo 856±2 mm; attacchi G1/2", G1" e G1"1/4; diametro corpo Ø89,1 mm.
Gli attacchi sono orientati a 45° rispetto all'asse, con quota di 30 mm dal centro (dettaglio sezione).
Schemi e immagini
Dati tecnici
- Modello 2+2 - Codice
- 404.01.29
- Modello 2+2 - Peso
- 3,32 kg
- Modello 2+2 - Volume
- 2,2 l
- Modello 2+2 - Portata massima per circuito
- 3,5 m³/h
- Modello 2+4 - Codice
- 404.02.29
- Modello 2+4 - Peso
- 3,51 kg
- Modello 2+4 - Volume
- 2,2 l
- Modello 2+4 - Portata massima per circuito
- 3,5 m³/h
- Modello 2+6 - Codice
- 404.03.29
- Modello 2+6 - Peso
- 5,86 kg
- Modello 2+6 - Volume
- 4,8 l
- Modello 2+6 - Portata massima per circuito
- 3,5 m³/h
