Termostato meccanico di ambiente, cablato

È adatto al comando dei servomotori, in modo che la temperatura ambiente venga mantenuta costante al valore desiderato.

Descrizione e codici

Termostato meccanico di ambiente, cablato — specifiche e riferimenti di ordinazione.

Codice	Descrizione	Imballo
603.01.18	Termostato meccanico di ambiente, cablato	1 pz

Documentazione tecnica

Scheda tecnica

Termostato meccanico d'ambiente con collegamento a filo, per il controllo della temperatura negli impianti di riscaldamento. Regolazione manuale tramite manopola con scala graduata in gradi Celsius. Codice prodotto COD 603.01.18.

Descrizione

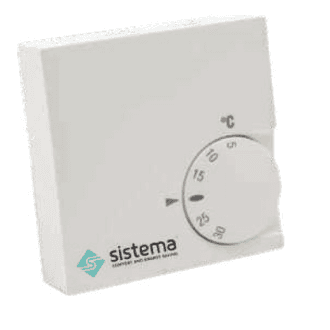

Termostato meccanico d'ambiente cablato (con filo), destinato alla regolazione della temperatura ambiente negli impianti di riscaldamento. Il dispositivo permette l'impostazione manuale della temperatura desiderata mediante una manopola dotata di scala graduata (°C) con riferimenti da 5 a 30 °C.

Il funzionamento meccanico garantisce un gradiente termico ridotto (~0,5 K) e un contatto elettrico adatto sia a carichi in corrente alternata sia in corrente continua.

Schema di montaggio

Lo schema di collegamento prevede l'alimentazione tramite conduttori di fase (L) e neutro (N). Il carico di riscaldamento (elemento riscaldante) è inserito sul circuito e comandato dai morsetti del termostato.

La morsettiera del termostato riporta i morsetti numerati 2 e 1, i morsetti di neutro (N, N) e il collegamento RF con l'elemento termosensibile che aziona il contatto interno. Il contatto commuta il circuito di riscaldamento in funzione della temperatura impostata sulla manopola.
