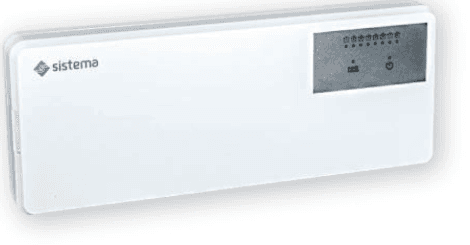

Scatola di comando con 8 zone
La scatola di comando può controllare un massimo di 8 zone (in funzione del tipo utilizzato) per riscaldamento e raffrescamento.
Permette il collegamento di un numero massimo di 8 servomotori a 8 zone di controllo (in funzione del tipo utilizzato).
Permette inoltre il collegamento dei servomotori con logica di controllo NC (normalmente chiuso) oppure NO (normalmente aperto), in funzione del termostato.
Descrizione e codici
Scatola di comando con 8 zone — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 602.10.54 | Scatola di comando con 8 zone | 1 pz |
Documentazione tecnica
Scheda tecnica
Contenuto della confezione
1x centralina di comando a 8 zone; 1x morsettiera/connettore; 4x viti di fissaggio; 2x fusibili di ricambio.
Descrizione
La centralina di comando puo gestire un massimo di 8 zone (in funzione del tipo utilizzato) per riscaldamento e raffrescamento.
Permette il collegamento di un numero massimo di 8 servomotori a 8 zone di controllo (in funzione del tipo utilizzato).
Permette il collegamento dei servomotori con direzione di controllo NC (normalmente chiuso) oppure NO (normalmente aperto), in funzione del termostato.
Permette il collegamento di un temporizzatore esterno.
Permette il collegamento di una pompa e di una caldaia.
Se in una zona e necessario collegare da 2 a 4 servomotori, si raccomanda il collegamento in parallelo.

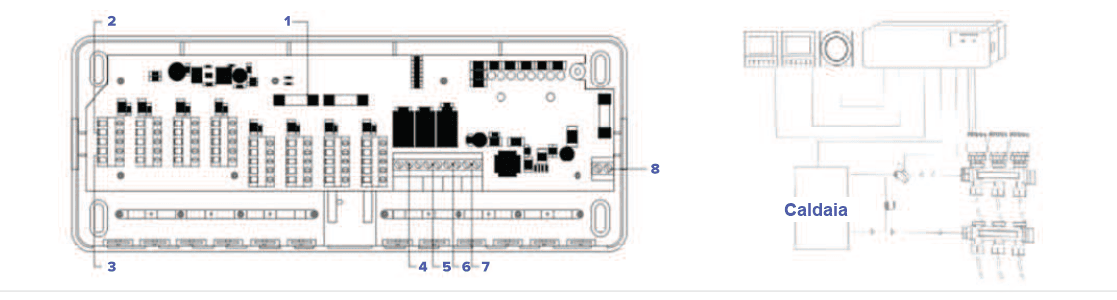

Connessioni e indicazioni
1. Due fusibili di ricambio.
2. Morsetto termostato (L: morsetto fase; N: morsetto neutro; L1: morsetto comando).
3. Morsetto servomotore.
4. Morsetto valvola a due vie.
5. Morsetto pompa.
6. Morsetto caldaia / centrale termica.
7. Morsetto di messa a terra.
8. Morsetto di alimentazione (L: morsetto fase; N: morsetto neutro).
Installazione
1. Individuare il coperchio della centralina (premere nel punto indicato).
2a. Rimuovere le viti per accedere alla scheda elettronica interna.
2b. Premere nel punto indicato per sganciare il coperchio.
2c. Eseguire i collegamenti sulla morsettiera e richiudere l'unita.
Segnalazione LED
Zone 1-8: LED rosso acceso per la zona corrispondente attiva.
Pompa e passivo: LED rosso.
Aperto / Chiuso: LED rosso.
Avvertenze
1. Scollegare sempre il dispositivo dalla rete elettrica e metterlo in sicurezza per prevenire l'attivazione accidentale prima di aprirlo.
2. Solo un elettricista autorizzato puo aprire il dispositivo.
3. Scollegare le sorgenti di tensione esterne e metterle in sicurezza per prevenirne l'attivazione.
4. Utilizzare il prodotto solo se in condizioni di funzionamento integre.
5. Non utilizzare il dispositivo senza coperchio.
6. Questa unita non e destinata all'uso da parte di persone (compresi i bambini) con capacita fisiche, sensoriali o mentali ridotte, o prive di esperienza o conoscenza. Se necessario, tali persone devono essere sorvegliate da una persona responsabile della loro sicurezza.
7. Non lasciare che i bambini giochino con il dispositivo. I bambini devono essere sorvegliati se necessario.
Schemi e immagini



Dati tecnici
- Codice
- 602.10.54
- Uscita senza potenziale
- 0V
- Ingresso di alimentazione
- AC 220V 50/60Hz
- Uscita pompa
- AC 250V 3A
- Uscita interfaccia valvola a due vie
- AC 220V 3A
- Consumo
- 15W
- Materiale carcassa
- ABS
- Grado di protezione
- IP21
- Dimensioni
- 28 x 11 x 4 cm
