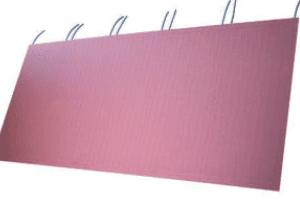

Pannello riscaldamento/raffrescamento tramite soffitto h.42
Il riscaldamento a soffitto è un sistema di riscaldamento a superficie, che utilizza quasi tutta la superficie del soffitto per irraggiare calore.
Descrizione e codici
Pannello riscaldamento/raffrescamento tramite soffitto h.42 — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Dimensioni | Imballo |
|---|---|---|---|

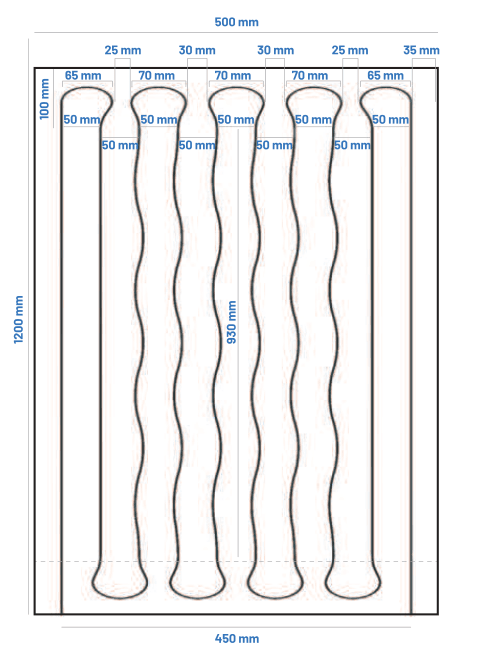

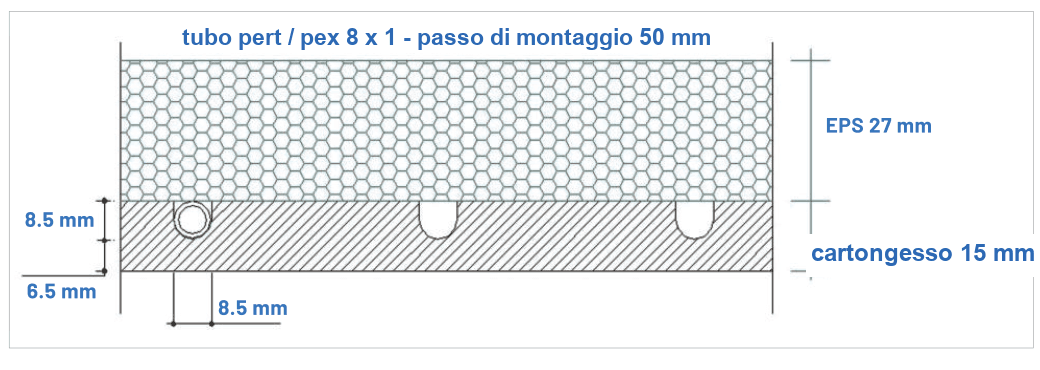

| 1101.01.61 | Pannello riscaldamento/raffrescamento tramite soffitto | 1200x2000x42 mm | 13,44 m2 |
| 1101.02.61 | Pannello riscaldamento/raffrescamento tramite soffitto | 1200x1000x42 mm | 13,44 m2 |
| 1101.03.61 | Pannello riscaldamento/raffrescamento tramite soffitto | 1200x500x42 mm | 13,44 m2 |
| 1101.04.61 | Pannello tampon riscaldamento/raffrescamento tramite soffitto | 1200x2000x42 mm | 13,44 m2 |
Documentazione tecnica
Scheda tecnica
Collettore di distribuzione complanare per gruppi di pompaggio, che distribuisce il fluido termico proveniente da un generatore (circuito primario) verso i diversi circuiti secondari. Nota: il PDF presente nella cartella "panou-incalzire-racire-prin-tavan" contiene in realtà la scheda/manuale del distributore per gruppi di pompaggio e non di un pannello a soffitto.
Descrizione
Il distributore complanare consente di distribuire il fluido termico proveniente da un generatore (circuito primario). I circuiti di mandata e di ritorno dell'utenza (rispettivamente la zona rossa e la zona blu del circuito secondario) sono separati tra loro da una parete sinusoidale verticale.
Questa conformazione permette di ottenere ampi spazi di aspirazione e di reimmissione, evitando i malfunzionamenti tra le pompe dei circuiti secondari. Inoltre la parete verticale consente ampie zone di passaggio tra le diverse zone, riducendo l'influenza sulle perdite di carico.
Questo collettore viene generalmente installato a valle di un separatore idraulico (bottiglia di equalizzazione) per evitare l'influenza della pompa primaria sulle pompe secondarie e viceversa.
Composizione
Il collettore di distribuzione e composto dai componenti indicati in figura:
1 - Collettore
2 - Isolamento frontale
3 - Isolamento posteriore
4 - Supporti (staffe)
Possibilita di installazione
Il collettore puo essere installato secondo due orientamenti (schema 1 e schema 2), a seconda della posizione degli attacchi di mandata e ritorno.
Installazione (montaggio a parete)
1. Estrarre il collettore pre-assemblato dalla scatola di imballaggio.
2. Aprire l'involucro di isolamento tirando i componenti 2 e 3 dalle estremita superiori indicate.
3. Misurare la distanza tra le boccole in cui verranno inseriti i supporti. La stessa distanza puo essere ricavata dalla tabella (quota B).
4. Eseguire i fori necessari per l'installazione dei supporti su una parete adeguata e fissarli con i tasselli e le viti appropriati.
La staffa di supporto presenta una quota verticale di 145 mm.
Avvertenze
L'installazione di ogni componente idraulico deve essere effettuata da personale qualificato: i dispositivi servono al trasporto di fluido a temperature e pressioni che potrebbero costituire un pericolo per le persone e le cose.
Schemi e immagini
Dati tecnici
- Componenti
- 1 Collettore, 2 Isolamento frontale, 3 Isolamento posteriore, 4 Supporti
- Cod. 406.02.39 - Distributore per gruppi di pompaggio (2 zone)
- quota B 375 mm
- Cod. 406.03.39 - Distributore per gruppi di pompaggio (3 zone)
- quota B 625 mm
- Cod. 406.04.39 - Distributore per gruppi di pompaggio (4 zone)
- quota B 875 mm
- Cod. 406.05.39 - Distributore per gruppi di pompaggio (5 zone)
- quota B 1125 mm
- Cod. 406.06.39 - Distributore per gruppi di pompaggio (6 zone)
- quota B 1375 mm
- Altezza staffa di supporto
- 145 mm
