Tubo PE-Xa EVOH
È un tubo «con memoria di forma», prodotto in polietilene della migliore qualità e reticolato con il metodo dei perossidi; questo processo di produzione gli conferisce una resistenza a pressioni e temperature elevate maggiore rispetto alla maggior parte dei tubi PEX presenti sul mercato (PEX-b, PEX-c), aumentando così la qualità e la durabilità del sistema, ed è certificato dai principali istituti europei (AENOR, SKZ, CSTB, IIP), in conformità con i regolamenti europei UNE-EN ISO 15875 e ISO 9001
Descrizione e codici
Tubo PE-Xa EVOH — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 201.02.04 | Tubo PE-Xa 16×2,0mm EVOH | 200 m |
| 201.03.04 | Tubo PE-Xa 16×2,0mm EVOH | 500 m |
| 201.04.04 | Tubo PE-Xa 17×2,0mm EVOH | 200 m |
| 201.05.04 | Tubo PE-Xa 17×2,0mm EVOH | 500 m |
| 201.06.04 | Tubo PE-Xa 20×2,0mm EVOH | 400 m |
| 201.07.04 | Tubo PE-Xa 25×2,3mm EVOH | 25 m |
| 201.08.04 | Tubo PE-Xa 25×2,3mm EVOH | barra 4 m |
| 201.09.04 | Tubo PE-Xa 32×2,9mm EVOH | 25 m |
| 201.10.04 | Tubo PE-Xa 32×2,9mm EVOH | barra 4 m |
Documentazione tecnica
Scheda tecnica
Il tubo Sistema PE-Xa con barriera all'ossigeno EVOH è un tubo in polietilene reticolato ad alta densità per impianti di riscaldamento a pavimento e a radiatore, distribuzione di acqua calda e impianti idrico-sanitari.
Descrizione

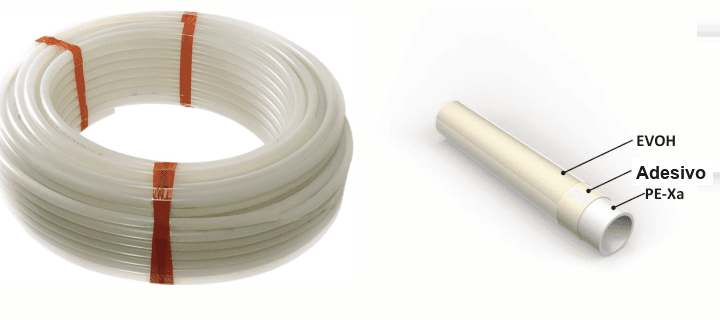

Tubo in polietilene reticolato PE-Xa dotato di barriera all'ossigeno EVOH e di adesivo di ancoraggio. La struttura multistrato comprende lo strato interno in PE-Xa, lo strato adesivo e la barriera esterna in EVOH.

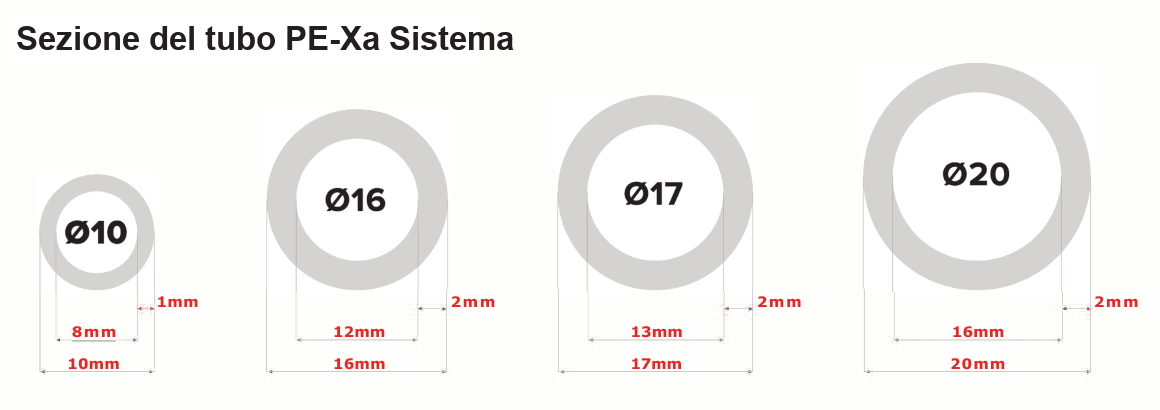

La gamma è disponibile in diversi diametri: 10 x 1,1 mm (codice 201.01.03, confezione da 500 m), 16 x 2,0 mm (codici 201.02.03 da 240 m e 201.03.03 da 600 m), 17 x 2,0 mm (codici 201.04.03 da 240 m e 201.05.03 da 600 m) e 20 x 2,0 mm (codice 201.06.03, confezione da 500 m).
Caratteristiche
La tecnologia di fabbricazione del tubo Sistema raggiunge rapidamente gradi di reticolazione superiori all'80% durante il medesimo processo di produzione del tubo, senza necessità di trattamenti successivi con vapore o acqua calda né di tempi di asciugatura.
Inoltre, questo processo è l'unico a garantire un'eccellente uniformità di reticolazione in tutti i punti del tubo (stesso grado di reticolazione) con una differenza massima dello 0,5%.
L'EVOH (Ethylene Vinyl Alcohol, alcol vinilico di etilene) è un copolimero di etilene e alcol vinilico. Il copolimero EVOH è definito dal contenuto in moli percentuali di etilene: i gradi con contenuto di etilene più basso presentano proprietà di barriera maggiori.
Campo di applicazione
Il tubo è idoneo per diverse classi di applicazione: acqua fredda sanitaria, distribuzione di acqua calda a 60 °C e a 70 °C, riscaldamento a pavimento e a radiatore a bassa temperatura e riscaldamento a radiatori ad alta temperatura, con pressioni massime di esercizio comprese indicativamente tra 8 e 20 bar in funzione della temperatura e della classe.

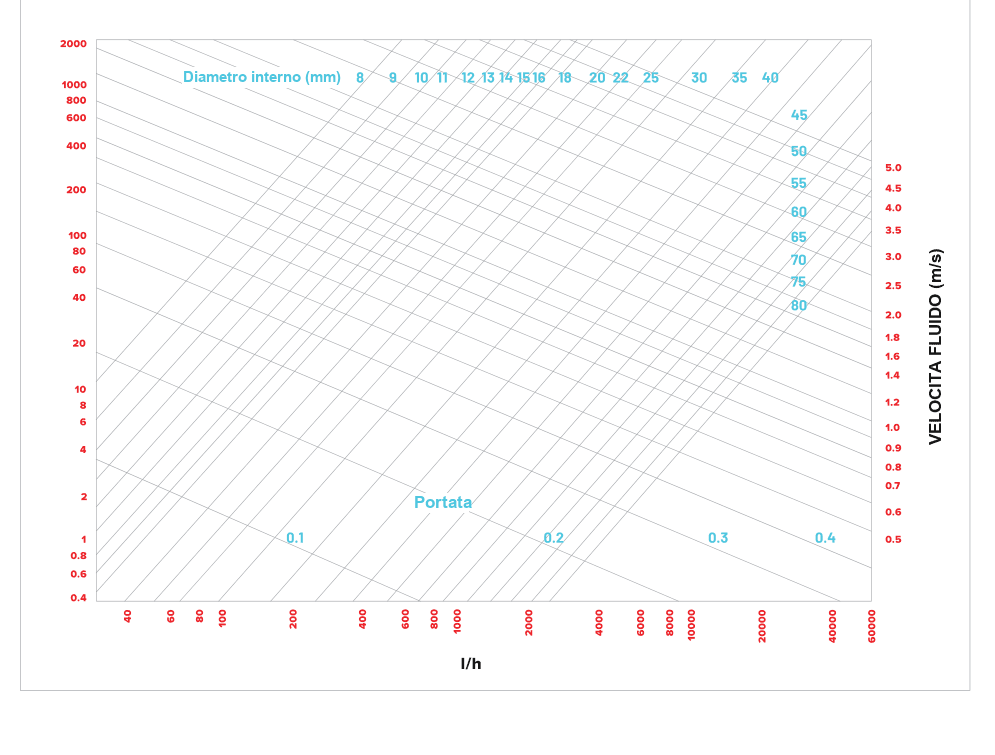

Schemi e immagini
Dati tecnici
- Densità
- 951 kg/m³
- Grado di reticolazione
- >75% in peso
- Grado di levigatura (rugosità)
- 0,0005 mm
- Temperatura di esercizio
- -20 / 95 °C
- Temperatura massima accidentale
- 110 °C
- Comportamento al calore 120 °C, 1h
- <2,5 %
- Coefficiente di dilatazione lineare
- 1,5·10⁻⁴ K⁻¹
- Calore specifico
- 2,3 kJ/kg·°C
- Conducibilità termica
- 0,35 W/m·K
- Permeabilità all'O2
- 0,08 g/m²·d
- Temperatura VICAT
- 130-132 °C
- Resistenza a trazione
- >22 N/mm²
- Allungamento a rottura
- >400 %
- Modulo di elasticità a 20 °C
- >800 N/mm²
- Resistenza alla pressione interna σ=4,4 MPa, 95 °C
- >1.000 ore
- Resistenza alla pressione interna σ=2,5 MPa, 110 °C
- >1 anno
- Raggio minimo di curvatura
- 8 × diametro esterno (5 × diametro esterno a tubo riscaldato)
