Descrizione e codici
Matebox monofase — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 1202.39.89 | Matebox monofase | 1 pz |
Documentazione tecnica
Scheda tecnica

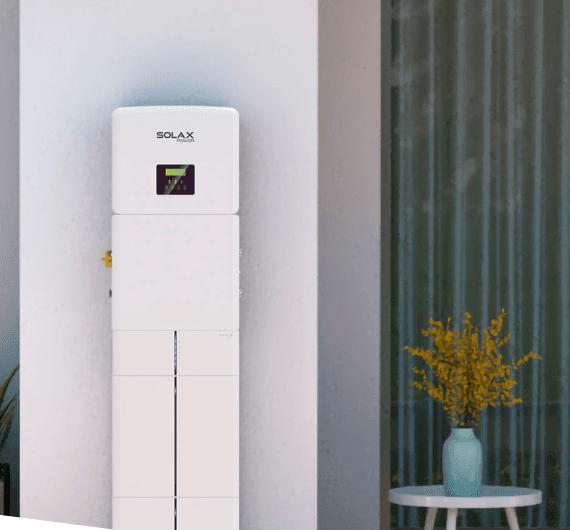

Il Matebox monofase (SolaX X1-Matebox) è un quadro di cablaggio precablato per il sistema di accumulo fotovoltaico X-ESS G4, che raggruppa in un unico modulo tutti i collegamenti tra inverter, batteria, rete elettrica e utenze.
Descrizione
Il Matebox V1.4 è compatibile con l'inverter monofase serie -d ed elimina il cablaggio complicato del nuovo X-ESS G4 raccogliendo tutti i cavi all'interno di un'unica scatola.
In fase di installazione è sufficiente montare un modulo sopra l'altro e collegare i cavi, già ordinatamente organizzati nel Matebox, alle diverse porte. Il Matebox gestisce le connessioni verso il campo fotovoltaico (PV), l'inverter, la batteria, la rete elettrica e le utenze, consentendo anche il funzionamento come sistema energetico indipendente dalla rete.
Caratteristiche generali
Cablaggio integrato e preorganizzato per una installazione rapida e senza errori.
Gestione simultanea dei collegamenti a rete, batteria, inverter e carichi, con supporto al funzionamento in isola (indipendente dalla rete).
Raffreddamento naturale, senza ventole.
Grado di protezione IP54, classe di protezione I, adatto all'installazione in ambienti con umidità fino al 100% (con condensa).
Schemi e immagini
Dati tecnici
- Modello
- X1-Matebox (monofase) - Basic / Advanced
- Compatibilità
- Inverter X-ESS G4 serie -d
- Intervallo tensione batteria
- 80 ~ 480 V
- Corrente massima di carica/scarica
- 30 A
- Tensione nominale in rete (inverter)
- 220 / 230 / 240 Vac, 50 / 60 Hz
- Corrente massima in rete
- 32,6 A
- Tensione nominale rete (utenza)
- 220 / 230 / 240 Vac, 50 / 60 Hz
- Grado di protezione
- IP54
- Classe di protezione
- Classe I
- Temperatura di esercizio
- -25 ~ +60 °C (derating oltre +45 °C)
- Temperatura di stoccaggio
- -40 ~ +70 °C
- Umidità relativa
- 0 ~ 100 % (con condensa)
- Altitudine
- < 3000 m
- Categoria di sovratensione
- III (AC), II (DC)
- Concetto di raffreddamento
- Raffreddamento naturale
- Dimensioni (Basic)
- 509 × 437 × 185 mm
- Peso netto (Basic)
- 9,5 kg
- Peso netto (Advanced)
- 9,5 kg
