Descrizione e codici
Inverter monofase Solax 6.0 kW — specifiche e riferimenti di ordinazione.
| Codice | Descrizione | Imballo |
|---|---|---|
| 1202.03.89 | Inverter monofase Solax 6.0 Kw | 1 pz |
Documentazione tecnica
Scheda tecnica

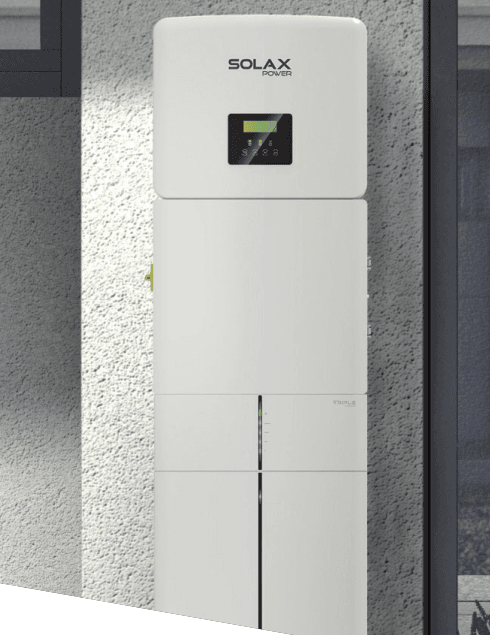

L'inverter ibrido monofase Solax X1-HYBRID G4 da 6,0 kW è un convertitore fotovoltaico con gestione integrata dell'accumulo, compatibile con batterie al litio e piombo-acido, progettato per il funzionamento sia on-grid che off-grid con backup EPS.
Descrizione
Solax X1-HYBRID G4 è un inverter ibrido monofase che combina la conversione dell'energia fotovoltaica con la gestione dell'accumulo su batteria. Nella versione da 6,0 kW consente di immagazzinare il surplus di energia prodotto dai pannelli e di alimentare i carichi anche in assenza di rete grazie alla funzione EPS (off-grid o back-up).
Supporta il sovradimensionamento del campo fotovoltaico fino al 150% e il sovraccarico fino al 110% (massimo 120%), con un'efficienza di carica e scarica fino al 97,0%.
Caratteristiche
Alta efficienza: sovradimensionamento PV del 150% e sovraccarico del 110% (massimo 120%), efficienza in carica e scarica fino al 97,0% e funzione integrata di tracciamento dell'ombreggiamento.
Economicità: corrente massima di ingresso DC di 16 A con supporto per pannelli solari ad alta potenza, accumulo del surplus di energia dal fotovoltaico nella batteria, bassa tensione di avvio che prolunga il tempo di funzionamento dell'inverter e ridotte perdite di energia tra batteria e inverter.
Intelligenza: tempo di commutazione inferiore a 10 ms, configurazione rapida tramite dispositivo U-disk, compatibilità CT con risposta dei carichi in meno di 0,3 secondi e gestione intelligente dei carichi (ad esempio la pompa di calore).
Sicurezza: grado di protezione IP65 e SPD (scaricatore di sovratensioni) integrato.
Compatibilità con batterie al litio e piombo-acido, funzione di parallelo in sistemi on-grid e off-grid fino a 15 kW, 5 modalità di lavoro con 2 periodi di carica disponibili e predisposizione VPP (partecipazione dei dispositivi distribuiti al mercato dell'energia).
Norme di riferimento
Sicurezza: EN/IEC 62109-1/-2.
Compatibilità elettromagnetica (EMC): EN 61000-6-1/2/3/4; EN 61000-3-2/3/11/12.
Certificazioni: VDE4105/G99/G98/AS4777/EN50549/CEI 0-21/IEC61727/RD1699/NRS 097-2-1/PEA/MEA/VFR2019/C10/11.
Schemi e immagini
Dati tecnici
- Modello
- X1-HYBRID-6.0-D / X1-HYBRID-6.0-M
- Potenza massima di ingresso campo PV
- 9000 Wp
- Tensione massima di ingresso campo PV
- 600 V
- Tensione di avvio
- 90 V
- Tensione nominale di ingresso
- 360 V
- Intervallo di tensione MPP
- 70~550 V
- N. inseguitori MPP / stringhe per inseguitore
- 2 (1/1)
- Corrente massima di ingresso (Ingresso A / Ingresso B)
- 16/16 A
- Corrente massima di cortocircuito (Ingresso A / Ingresso B)
- 20/20 A
- Potenza nominale di uscita AC
- 6000 W
- Potenza apparente massima di uscita AC
- 6600 VA
- Corrente massima di uscita AC
- 28,6 A
- Potenza apparente massima di ingresso AC
- 9200 VA
- Corrente massima di ingresso AC
- 40 A
- Tensione nominale AC
- 230/240 V
- Frequenza nominale di rete
- 50/60 Hz
- Fattore di potenza
- 0,8 in anticipo ~ 0,8 in ritardo
- THDi (potenza nominale)
- <2 %
- Tipo di batteria
- Batteria Li-ion / piombo-acido
- Intervallo di tensione della batteria
- 80-480 V
- Corrente massima di carica/scarica continua
- 30 A
- Potenza nominale di uscita EPS
- 6000 W
- Potenza apparente massima EPS
- 7200 VA, 10 min
- Tensione/Frequenza nominale EPS
- 230 V; 50/60 Hz
- Tempo di commutazione EPS
- <10 ms
- Funzionamento in parallelo
- Sì
- Efficienza massima
- 97,6 %
- Efficienza europea
- 97,0 %
- Efficienza di carica/scarica batteria
- 97,0/97,0 %
- Consumo in standby (notte)
- <3 W
- Grado di protezione
- IP65
- Intervallo di temperatura di esercizio
- -35~+60 °C (derating oltre 45 °C)
- Altitudine massima di funzionamento
- <3000 m
- Umidità relativa
- 0~100 %
- Emissione tipica di rumore
- <30 dB
- Temperatura di stoccaggio
- -40~+65 °C
- Dimensioni (L × P × A)
- 482 × 417 × 181 mm
- Peso netto
- 24 kg
- Sistema di raffreddamento
- Raffreddamento naturale
- Interfacce di comunicazione
- CT / Contatore (opzionale) / Controllo esterno RS485 / WiFi portatile (opzionale: LAN portatile/4G) / DRM / Aggiornamento USB / NTC
